GKCX3429A型数控金刚石线切形机,支持CAD导入

产品价格:
¥电议或面议。
产       地:
江苏省泰州市
产品摘要:
泰州今科金刚石线切形机器(GKCX3429A型)为支持CAD图纸转换方式加工类型的金刚石线切割机,可走CAD轨迹切割,具备复杂图形加工能力,适合具备一定数控知识的客户使用。
咨询热线:
订购流程:

泰州今科金刚石线切形机器(GKCX3429A型)为支持CAD图纸转换方式加工类型的金刚石线切割机,可走CAD轨迹切割,具备复杂图形加工能力,适合具备一定数控知识的客户使用。

泰州今科数控金刚石线切割机,大类分金刚石线切片机和金刚石线切形机。本公司生产的切形机有C型往复走丝结构和环形线结构,本机为C型往复走丝结构。往复走丝结构可穿孔取芯切,环形线结构则不能穿孔取芯。对GKCX3429A型金刚石线切形机的切割复杂图形操作,需要操作人员具备一定CAD知识,画好CAD图形,生成指定文件,再导入到此款机床控制系统即可,此款GKCX3429A型金刚石线切形机适合要求切割图形复杂的用户。

另外,泰州今科另一款CKCX3429B型金刚石线切形机(金刚石线取芯机)的操作更为简单,适合没有什么数控和CAD知识的用户,针对切割像圆形、长(正)方形、三角形、椭圆、扇形这些简单图形,只需输入基本参数,无需CAD画图的,操作简单,便捷省事,无需数控及CAD知识就可操作。

泰州今科C型结构的金刚石线切割机,切片机和切形机两个系统我们都开发,控制系统都是工业级嵌入式系统。切形机是使用的德国的控制器,硬件是德国的倍福,程序是我们泰州今科自主开发。请针对您的需求选择。

GKCX3429A型数控金刚石线切形机切样

设备简介:

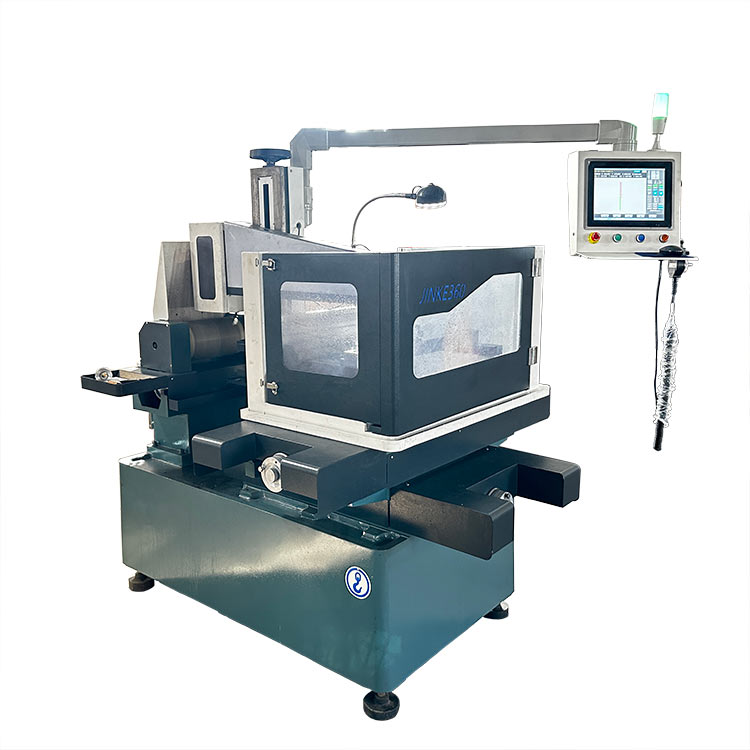

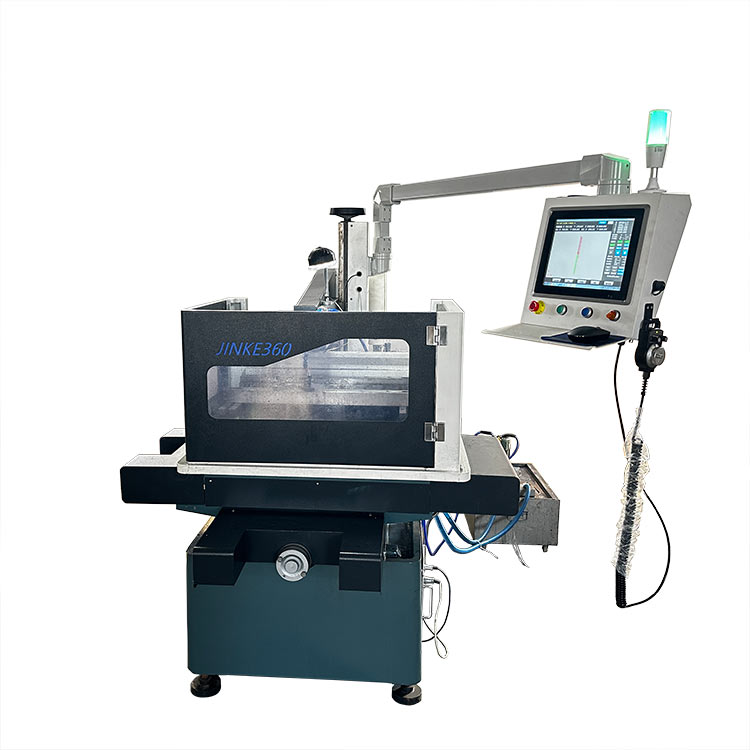

  GKCX3429A精密数控金刚石线切形机,是泰州今科C型系列之一金刚线切形工具机床,用于硬脆材料形状切割。GKCX3429A该型号机床储丝长度220米内,可切割最大尺寸范围(长×宽×高):340×290×190mm(注意对该尺寸的解释我们下面会做详细介绍),系统和床身一体式悬臂结构。“GKCX3429A型”型号介绍:“G”表示金刚石线切割机,“K”指数控,“C”型结构,“X”表示切形机,“3429”表示有效切割宽度340mm,有效切割长度290mm,“A”型为切形机,支持CAD。本型号有效切割厚度190mm。

GKCX3429A型为C型悬臂式结构机床,系统采用高可靠性的运动控制器+触摸屏。控制系统软件是由我公司技术人员专业开发的应用于硬脆材料切割的软件,操作简单,易于上手,人机交互性好,淘汰了以往用于民用的低端个人电脑的控制系统,保证了系统的高可靠性和加工精度。


设备详情:

产品概述

GKCX3429A型精密数控金刚石线切形机是我公司对比2009年以来的多个成熟机型,优选的一款C型结构,再融合以往成熟机型的特点,配备我公司专业开发控制系统,设计的一款升级型智能机床,该款机床从操作性和稳定性都进行了很大提升。应用物理机械加工方式与AL人工智能科学结合特点,把柔性的金刚石钢丝线通过机械物理力学科学转化成刚性,广泛用于各类脆性材料切形和取芯加工。

本机床具有低速上丝、高速切割、震动小、操作简单易学、加工件切缝小、不易崩裂、不易爆炸、损耗小、成品率高、加工精度高,全封闭环保罩壳等特点。

工作原理

本款C型数控金刚石线切割机是借鉴电火花线切割机床的立柱加悬臂式结构,但不同于电火花线切割机床利用电极丝高温腐蚀材料的另一种物理切割方式的线切割设备,本机床是单贮丝筒单线切割机,它是由一根附着有金刚石颗粒或微粉的钢丝线,由电机带动,从贮丝筒出发,经过导线轮,再通过加工区与工件产生磨削,再经过导线轮回到贮丝筒,直到走完所有金刚石线,再反方向运行,往复循环运动,达到切割加工的目的。加工方式为机械加工,要求材料是容易掉屑的脆性材料,由于线性的柔性,可控制力道,机床震动小,对脆性材料的损伤更小,特别适合切价值高的脆性材料。

另外可根据材料的具体需要,定制更适合客户需求的专用切割系统。

适用范围

各种导电、半导电和不导电的脆性材料,如石墨、半导体材料硅、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材料、稀土材料、光学材料、自然岩石地球页岩岩心、新型建筑材料保温隔热材料镀膜玻璃、翡翠玉石宝石等等,理论上讲,只要硬度小于金刚石(莫氏硬度十)的材料均在GKCX3429A型精密数控金刚石线切形机切割加工范围内。

 产品特点:

本款机型床身使用传统铸铁浇铸,保持机床的刚性和稳定性,使机床长期保持不易变形,设备高速运转更稳定;机床电柜一体化设计,节省占地面积;工作台封闭设计,减少环境污染,保持场地清洁;专门针对脆性材料设计的切割控制系统,更智能,使操作更简单更易学;电脑采用工业电脑,性能更可靠,更稳定;拖板采用滚珠丝杆传动,提高机床精度;机床增加故障报警自诊断功能,解决使用中出现的问题。

产品细节

1、今科金刚线切形机基于CAD辅助设计智能切割系统

泰州今科CAD轨迹运动控制通过人机与可编程控制器结合,取代传统线切割笨重个人电脑加板卡控制,提高了产品的稳定性、可靠性、实用性更强,维护方便。

!为了更好的服务客户,今科将金刚石线切割形状的机器又细分为金刚石线切形机器(GKCX3429A)和金刚石线取芯机器(GKCX3429B)。

泰州今科金刚线切形机(GKCX3429A支持CAD图纸转换方式加工类型的金刚石线切割机,除了具备GKCX3429B金刚石线取芯机的功能外,还支持走CAD轨迹切割,具备复杂图形加工能力,适合具备一定数控知识的客户使用。

泰州今科金刚线取芯机(GKCX3429B,可切割一些基本图形,如圆、椭圆、长(正)方形、三角形、扇形等基本图形,用户无需CAD及数控知识,只需输入切割图形基本参数就可以操作机器切割材料。操作简单,便捷省事。适合需要操作简单的客户使用(本机型可有效节省您的人力成本,毕竟一个熟练的数控操作者的人力成本比一般操作者人力成本高)。

2、机床的稳定性好

机床的稳定性,是机床精度的保障。床身与主体部件均采用传统铸件一次铸造而成,经人工两次时效和震动时效处理,加工后,再存放一段时间自然时效,释放减少残余铸造应力,确保机床的刚性和精度的长期稳定。部件与部件接触面加工方式采用粗磨和精磨,装配精度高于框架式结构的机床。机床的稳定性高于钢结构的机床,高速运转也能保证设备的稳定。

2、能耗低

设备满负荷运行耗电总功率小于1.5KW,其他工具机床动则十几KW的消耗。

3、切割速度快

今科技术GKCX3429A金刚线切形机张力系统采用弓形张丝机构,选用品牌亚德客气压调节器,比同类机床的提供到加工线区域的张力更大和更稳定。保证了切割速度。

4、更智能

设备的控制系统采用嵌入式控制系统,是标准的工业电脑,比传统个人电脑更具备高可靠性,抗干扰能力强,功能强大,能适应于恶劣的工业环境。控制系统程序由我公司自主开发,集成了最新的切割算法,在切割过程中CPU根据切割材料的形状和实时位移实时计算进给量。设备在加工过程中可随时调整切割速度,控制系统会自动调整进给速度。比传统的控制系统更适合硬脆材料切割,更科学,更人性化。

今科技术会一直努力向前,根据市场进步不间断升级,越来越智能,傻瓜式操作方法,不需要操作人员有一定数控操作基础,只要能识字就能很快学会操作。

5、易操作

同类数控机床遇到问题时必需要两个人才可以顺利完成切割。今科此款C型金刚石线切割机床上配有脚踏、手动阀等装置,便于上丝、操作、维修。一个人也能轻松操作此款机床。现下人力成本越来越高,使用今科金刚石线切割机,可以一个人操作多机,节省企业运营成本。

6、自动油水分离

正品一线品牌亚德客 油水分离器 自动排除空压机里的水,调整气压,对砂线起张紧作用的。

7、增加故障报警自诊断功能

这款C型金刚石线切割机控制系统附加的智能功能:故障报警自诊断功能,帮助客户轻松解决使用过程中遇到问题。

8、工作台加装顶盖设计

在保证不影响上下装夹材料的便利性的前提下,我公司设计的全封闭罩壳对于可以使用水冷系统的客户解决切割液不外溅,使雾化的切削液在设备内循环利用,在有效节省切削液的同时,让您的工作环境更干净,更舒适。

针对不能使用水冷系统的客户,我公司机器配备吸尘吸,切割过程中将产生的风尘通过吸尘器回收,另外我公司的罩壳是全封闭环保罩壳,进一步减少了风尘扩散。

细节图片展示

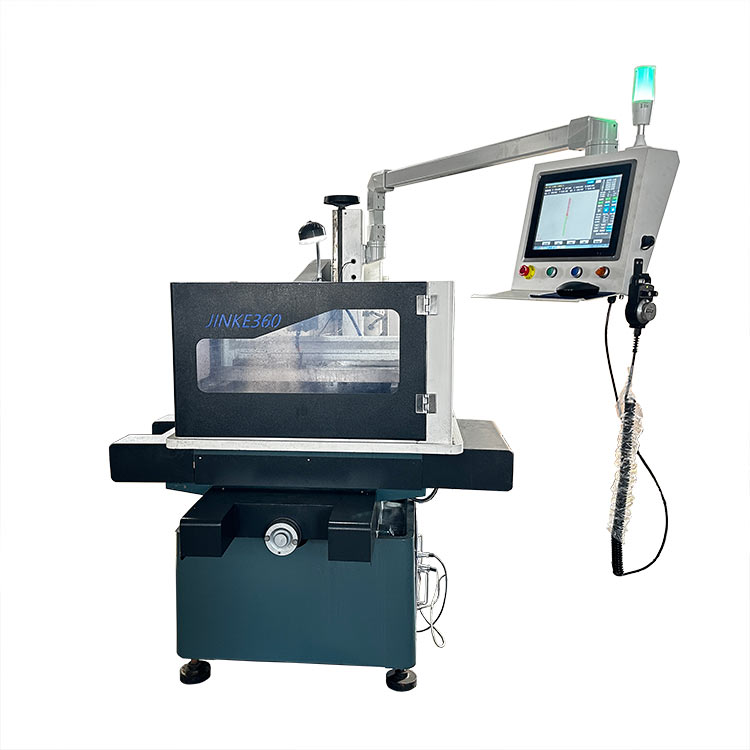

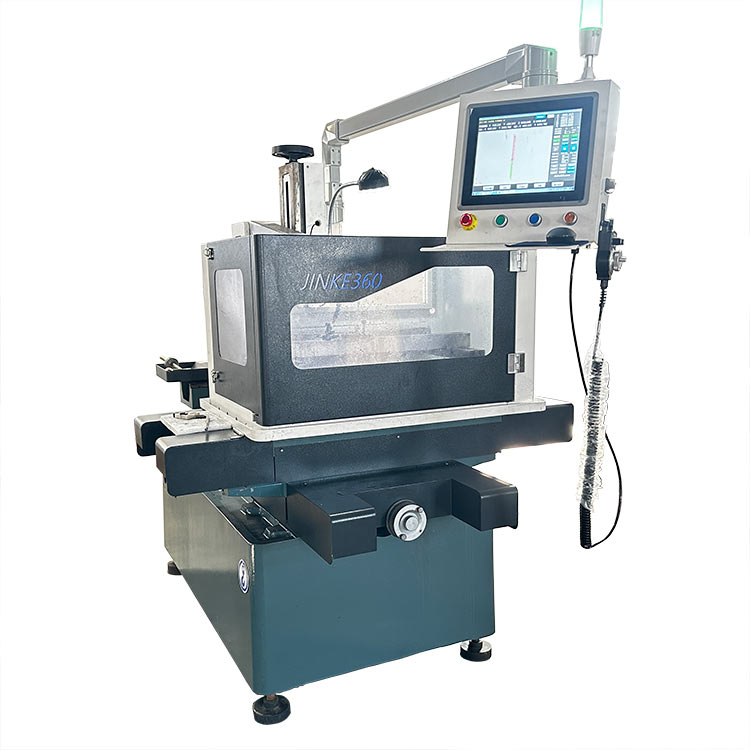

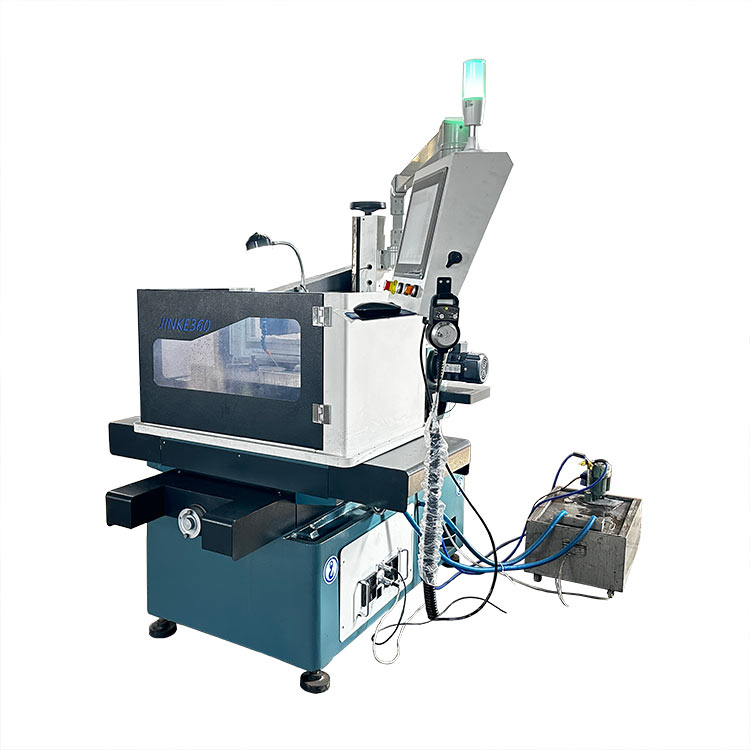

泰州今科技术金刚石线切形机细节

泰州今科技术金刚石线切形机细节工作台

泰州今科技术金刚石线切形机细节空压机

泰州今科技术金刚石线切形机细节吸尘器

泰州今科技术金刚石线切形机细节内部接线细节

泰州今科技术金刚石线切形机细节工作台

泰州今科技术金刚石线切形机细节显示屏

泰州今科技术金刚石线切形机细节

泰州今科技术金刚石线切形机细节

泰州今科技术金刚石线切形机细节

泰州今科技术金刚石线切形机细节脚踏装置

泰州今科技术金刚石线切形机细节手动阀

泰州今科技术金刚石线切形机细节上丝器套装

泰州今科技术金刚石线切形机细节

正品亚德客油水分离器

原装进口德国倍福控制器





1、机床参数

名称

参数

定位

经济型商用、实验室用、家用

机器型号

GKCX3429A

有效切割行程(X轴)

290mm

有效切割行程(Y轴)

340mm

有效切割行程(Z轴)*1

190mm

切割端上下导轮距离

360mm

切割线数量

1

张力机构

单边弓形张丝

金刚线直径范围

0.2mm-0.42mm

最大储线长度

220m

最大走线速度

11m/s

张力范围

0.1-0.35MPa

张力波动

50g

辅助功能

脚控上线开关、调节阀、上丝装置

外形尺寸

1500mm×1050mm×1600mm

导轨

钢轨

丝杆

滚珠丝杆

X轴电机

雷赛混合步进电机

Y轴电机

雷赛混合步进电机

丝筒电机

三相异步电机(0.75KW变频器控制)

人机界面

触摸屏

CPU

工业嵌入式运动控制器

机器外形尺寸(长xx高)*2

1500×1050×1600mm

吸尘器容量

40L

*(1):最大切割高度和切割的材料硬度和粘度及切割高度有关,该参数仅供参考,以客户实际材料和精度而定,一般材料硬度越高,精度要求越高,所能切割的高度就越低。

*(2):因为我公司的产品也在随着市场变换而不断改进升级,机器外形尺寸以实际尺寸为准。

 2、耗材

项目

名称

说明

消耗品

电镀金刚石线

不同直径和切割不同材料消耗程度不同

易耗配件

导线轮

出厂配直径100mm导轮

易耗配件

轴承


3、附件及选购品

项目

标准配件

1、张紧轮1个

2、导线轮 4个

3、材料夹具(客户需提供日常切割材料尺寸及材质等参数)

4、吸尘器

5、上线装置

可选赠送配件

1、静音无油空气压缩机

可选购件

1、 一线品牌金刚线(直径0.35mm)

2、 导线轮

注意1:我公司产品不定期更新,产品参数及产品外观及颜色与实际可能略有差异,仅供参考,网上有些没能及时更新,敬请以实际沟通为准。

注意2:以上解释权归泰州今科自动化技术有限公司所有。


一、免费负责调试;
二、产品实行三包服务一年,终身维修;
三、备件长期有偿优惠供应。

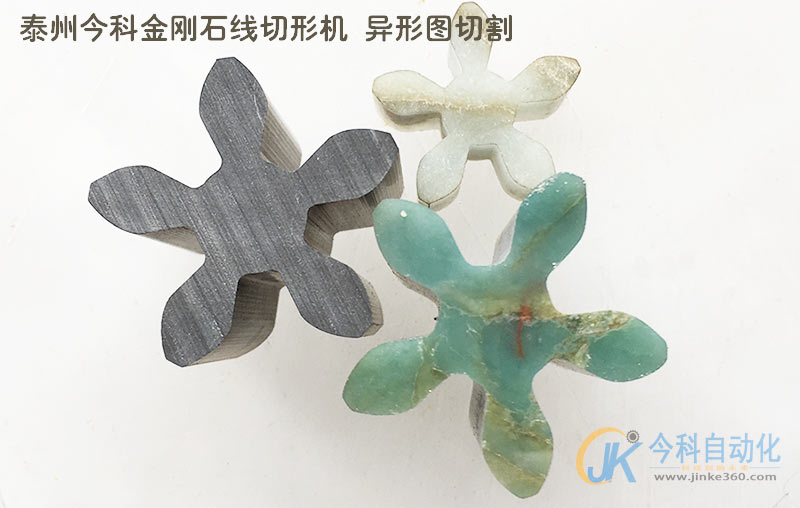

异形图形切割

贝壳用金刚石线切形机自动切割成文字

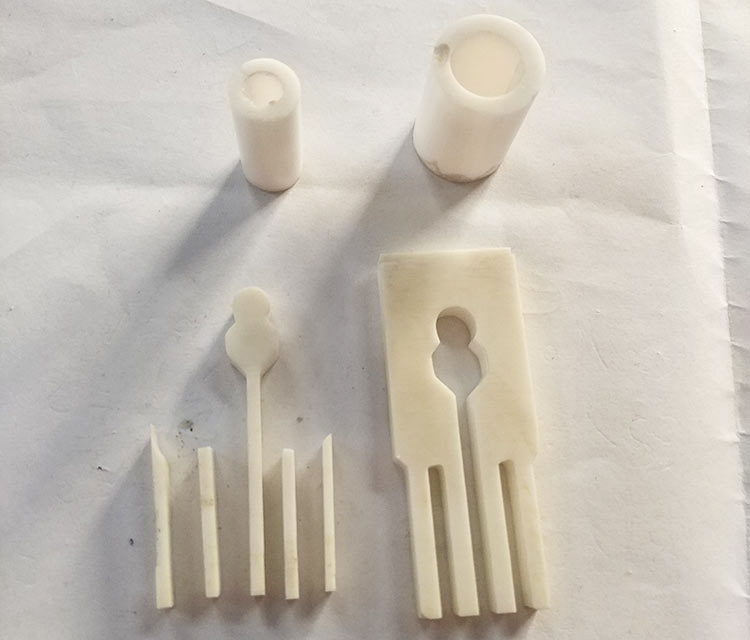

氧化锆陶瓷用金刚石线切形机切割的图形

氧化锆陶瓷用金刚石线切形机切割的图形

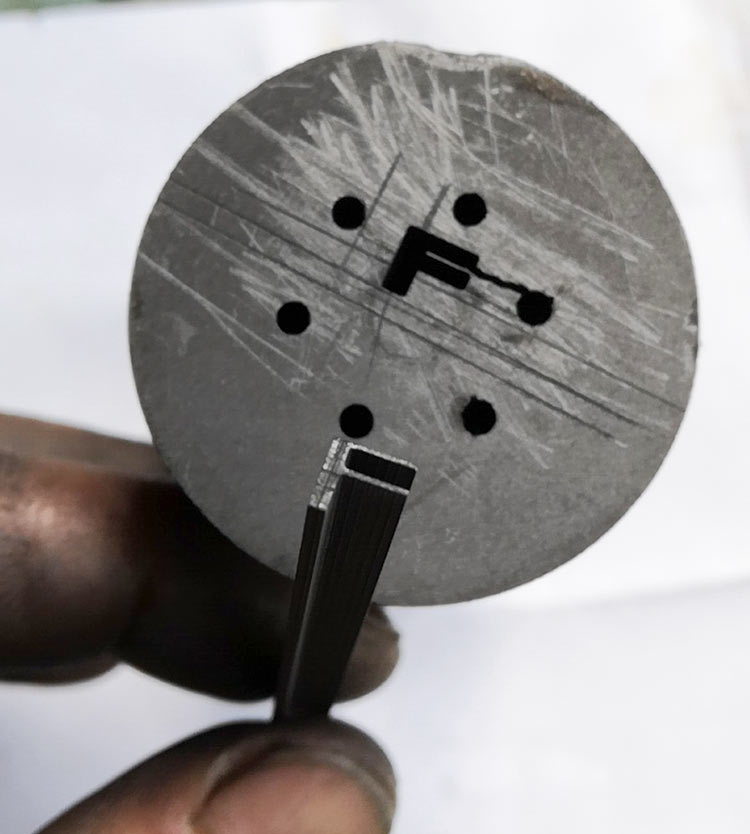

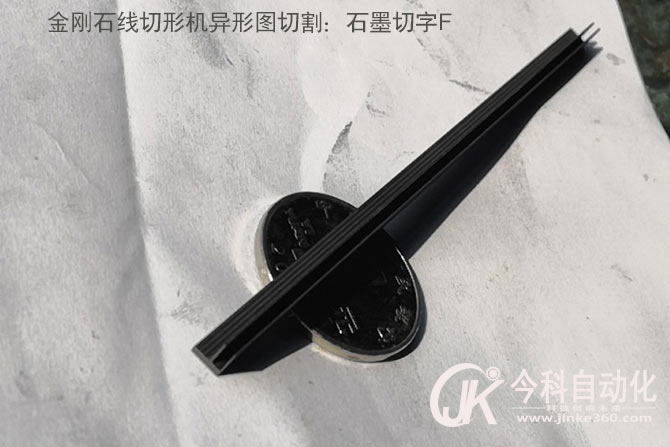

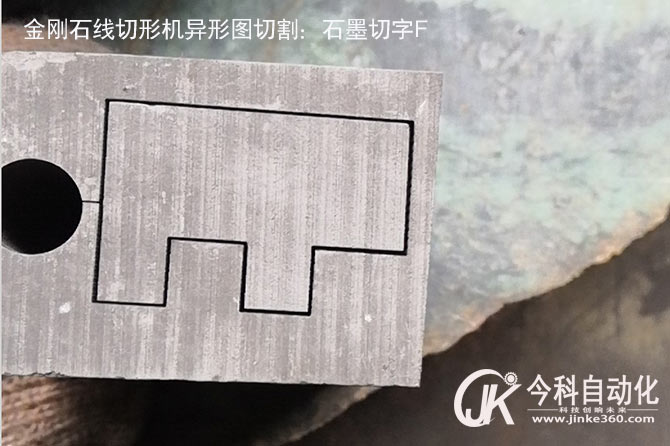

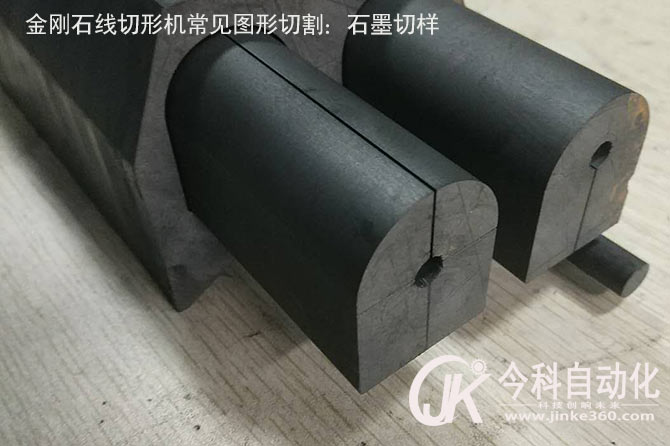

石墨用金刚石线切形机切割的文字“F”

石墨用金刚石线切形机切割的文字“F”

客户主要是想看一下内转角效果


石墨用金刚石线切形机切割的文字“F”

石墨用金刚石线切形机切割的文字“F”

客户主要是想看一下内转角效果


石墨用金刚石线切形机切割的文字“F”

石墨用金刚石线切形机切割的文字“F”

客户主要是想看一下内转角效果


石墨用金刚石线切形机取芯切割样品

石墨用金刚石线切形机取芯切割样品
