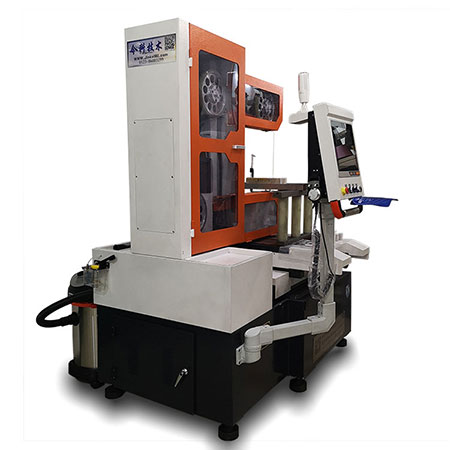

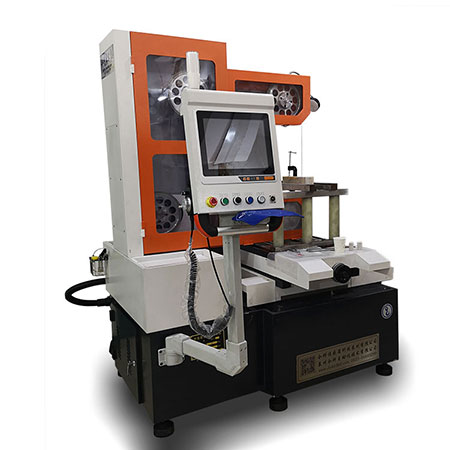

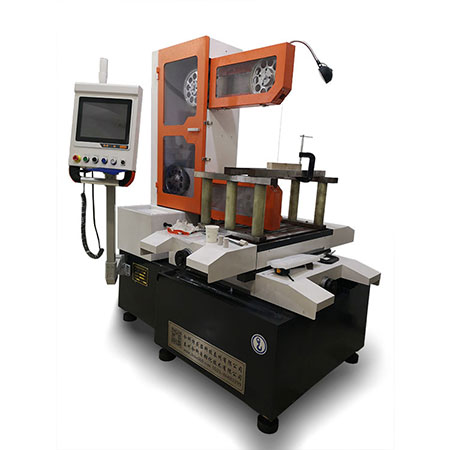

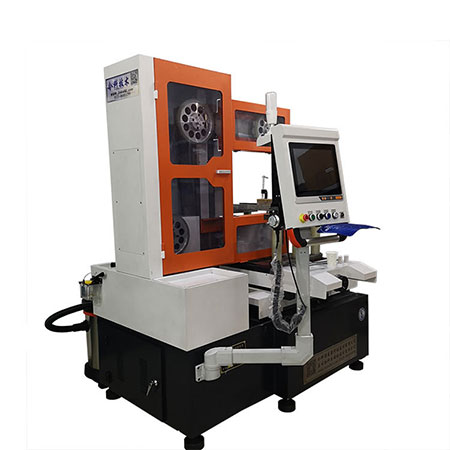

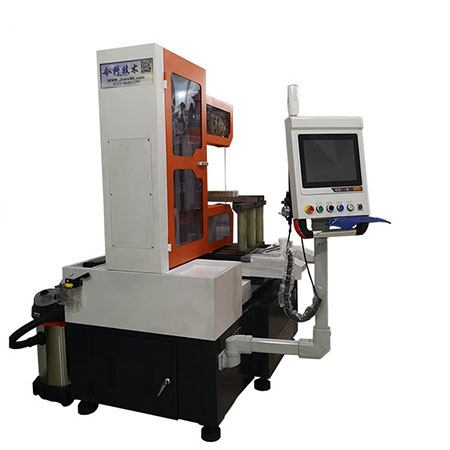

高速环形金刚石线切割机GKOX4550A型

产品价格:
¥电议或面议
产       地:
江苏省泰州市
产品摘要:
泰州今科金刚石线切割机GKOX4550A型为支持CAD导入的切形机,金刚石线走丝速度39m/s,进给速度为变频控制0~2m/s。
咨询热线:
订购流程:

“GKOX4550A型”型号介绍:“G”表示金刚石线切割机,“K”指数控,“O”环型结构,“X”表示切形机,“4550”表示有效切割宽度450mm,有效切割长度500mm,“A”型为A款支持CAD图纸导入。本型号有效切割厚度200mm。

本机为立式金刚石线切割机床,物理加工方式,恒张力切割,智能控制系统,高速金刚石线切割机,快走丝金刚石线切割机。

机床的性能、主要用途和适用范围

GKOX4550A型金刚石线切割机,是本公司环形金刚石线切割机切形状和切片的两用设备。环形线不能穿孔,因此不能取芯切内孔。本机床使用金刚石线做单向循环运动,加工时无停顿换向,切割速度比往复走丝结构的金刚石线切割机提速80%以上。相同加工速度情况下,环形线单向循环切割表面质量优于往复走丝结构金刚石线切割机。

机床主体部件均采用传统铸件,经人工时效处理,人工铲刮修整,确保机床长期不变形。机械部分采用半自动加油泵,拖板采用精密导轨,精密滚珠丝杆传动,提高机床精度,主要部件采用进口精密轴承。自主研发的金刚石线切割专用智能控制系统,PLC触摸屏操作,环保外壳护罩。本机具有高速切割、切面表面质量好、安全高效、操作简单等优点。

本款环形金刚石线切割机主要用于脆性材料切形状和切片加工,加工工艺为直切。

本机床属于物理加工方式,广泛用于各类导电、半导电和不导电的脆性材料的切割加工,如石墨、半导体材料硅、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材料、稀土材料、光学材料、自然岩石地球页岩岩心、新型建筑材料保温隔热材料镀膜玻璃、翡翠玉石玛瑙等等,只要莫氏硬度小于7.2的脆性材料均在切割加工范围内。

机床的特点:

1、今科金刚石线切形机基于CAD辅助设计智能切割系统

泰州今科CAD轨迹运动控制通过人机与可编程控制器结合,取代传统线切割笨重个人电脑加板卡控制,提高了产品的稳定性、可靠性、实用性更强,维护方便。

!为了更好的服务客户,今科将金刚石线切割形状的环形线切割机GKOX4550又细分为金刚石线切形机GKOX4550A(支持CADGKOX4550B(不支持CAD

泰州今科金刚线切形机(GKOX4550A型支持CAD图纸转换方式加工类型的金刚石线切割机,除了具备GKOX4550B型的功能外,还支持走CAD轨迹切割,具备复杂图形加工能力,适合具备一定数控知识的客户使用。

泰州今科金刚线切形机(GKOX4550B型,可切割一些基本图形,如圆、椭圆、长(正)方形、三角形、扇形等基本图形,用户无需CAD及数控知识,只需输入切割图形基本参数就可以操作机器切割材料。操作简单,便捷省事。适合需要操作简单的客户使用(本机型可有效节省您的人力成本,毕竟一个熟练的数控操作者的人力成本比一般操作者人力成本高)。

2、机床的稳定性好

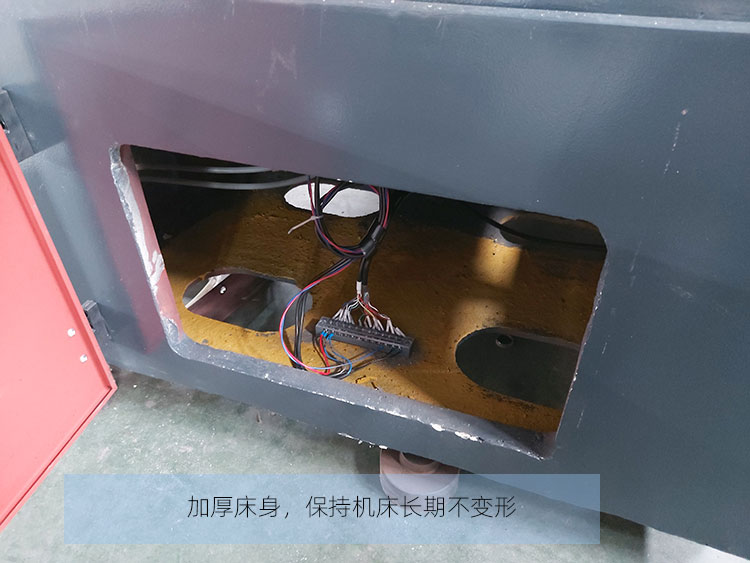

机床的稳定性,是机床精度的保障。床身与主体部件均采用传统铸件一次铸造而成,经人工两次时效和震动时效处理,加工后,再存放一段时间自然时效,释放减少残余铸造应力,确保机床的刚性和精度的长期稳定。部件与部件接触面加工方式采用粗磨和精磨,装配精度高于框架式结构的机床。机床的稳定性高于钢结构的机床,高速运转也能保证设备的稳定。

3、能耗低

设备满负荷运行耗电总功率小于1.8KW,其他工具机床动则十几KW的消耗。

4、切割速度快

泰州今科技术GKOX4550金刚线切形机为金刚石线单向循环运动,切割速度快,选用品牌亚德客气压调节器,比同类机床的提供到加工线区域的张力更大和更稳定。保证了切割速度。

5、更智能

设备的控制系统采用嵌入式控制系统,是标准的工业电脑,比传统个人电脑更具备高可靠性,抗干扰能力强,功能强大,能适应于恶劣的工业环境。控制系统程序由我公司自主开发,集成了最新的切割算法,在切割过程中CPU根据切割材料的形状和实时位移实时计算进给量。设备在加工过程中可随时调整切割速度,控制系统会自动调整进给速度。比传统的控制系统更适合硬脆材料切割,更科学,更人性化。

今科技术会一直努力向前,根据市场进步不间断升级,越来越智能,傻瓜式操作方法,不需要操作人员有一定数控操作基础,只要能识字就能很快学会操作。

6、易操作

同类数控机床遇到问题时必需要两个人才可以顺利完成切割。今科此款环型金刚石线切割机床上配有手摇脉冲移轴手柄、张力调节阀等装置,便于对刀、上丝、操作、维修。一个人也能轻松操作此款机床。现下人力成本越来越高,使用今科金刚石线切割机,可以一个人操作多机,节省企业运营成本。

7、增加故障报警自诊断功能

这款环型金刚石线切割机控制系统附加的智能功能:故障报警自诊断功能,帮助客户轻松解决使用过程中遇到问题。

8、工作台加装顶盖设计

在保证不影响上下装夹材料的便利性的前提下,我公司设计的全封闭罩壳对于可以使用水冷系统的客户解决切割液不外溅,使雾化的切削液在设备内循环利用,在有效节省切削液的同时,让您的工作环境更干净,更舒适。

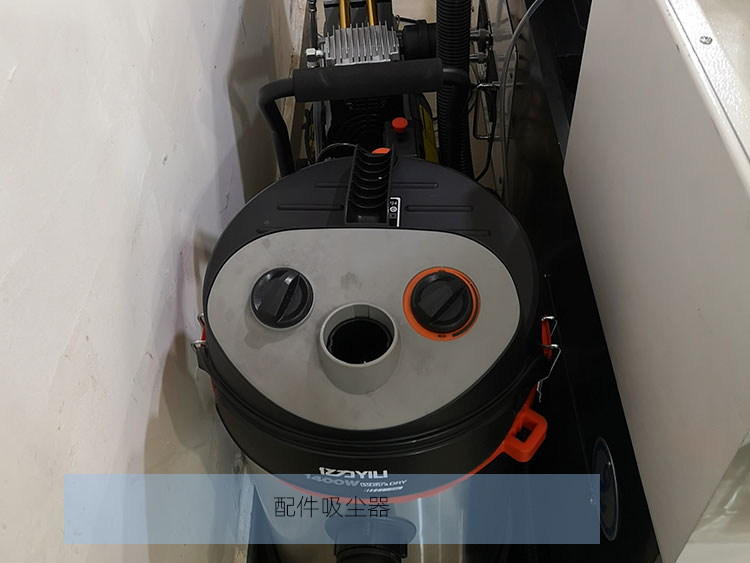

针对不能使用水冷系统的客户,我公司机器配备吸尘吸,切割过程中将产生的风尘通过吸尘器回收,另外我公司的罩壳是全封闭环保罩壳,进一步减少了风尘扩散。


细节展示

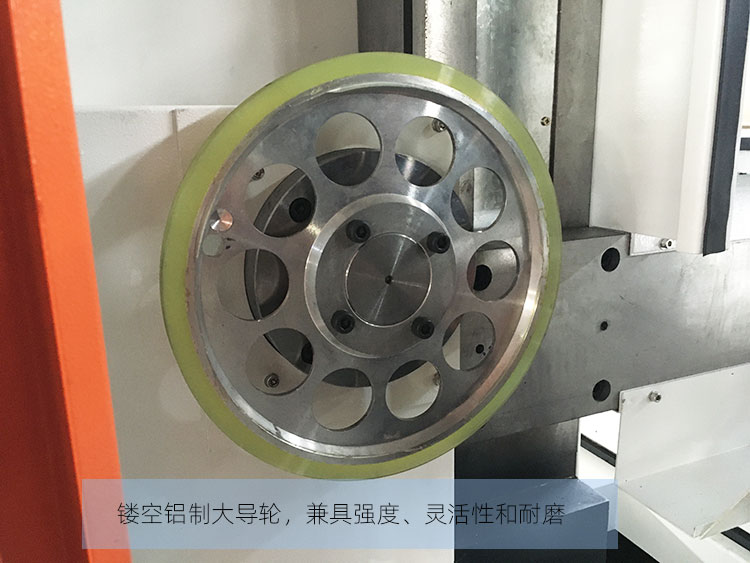

环形金刚石线切割机细节图后导轮

环形金刚石线切割机细节

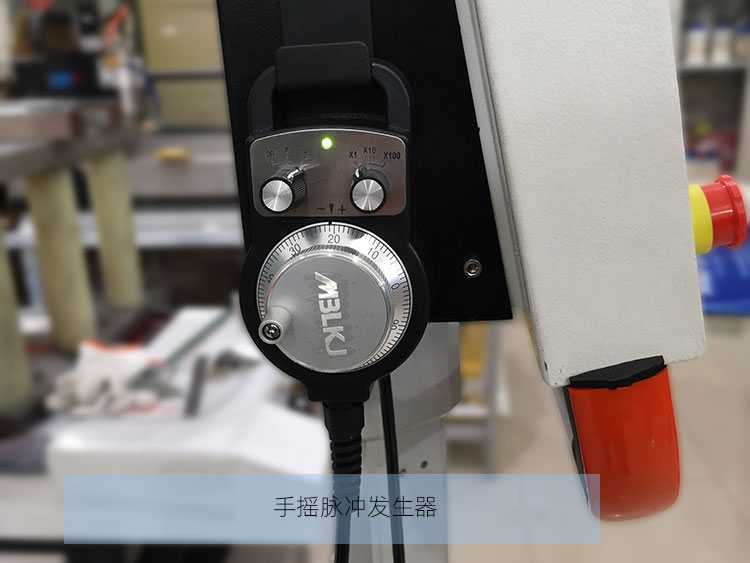

环形金刚石线切割机操作手轮

环形金刚石线切割机工作台内部正面拍摄

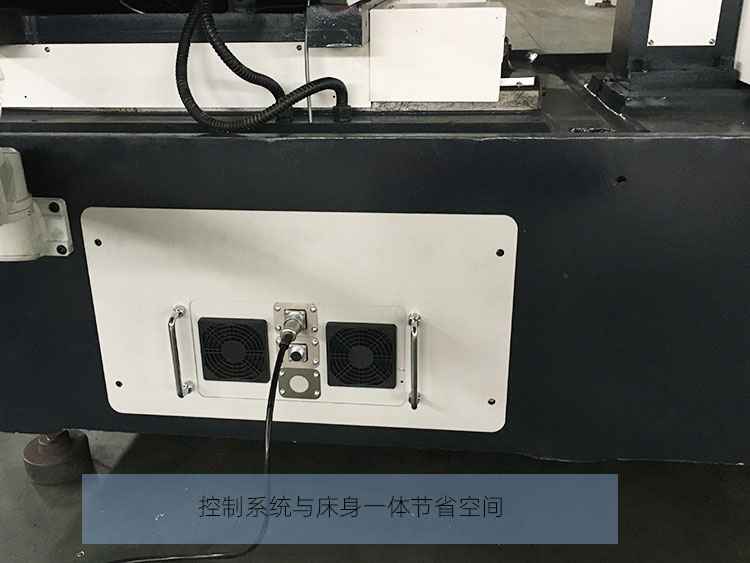

环形金刚石线切割机内部细节

环形金刚石线切割机细节图控制面板

环形金刚石线切割机细节图油泵



1、机床参数

名称

参数

定位

经济型商用、实验室用、家用

机器型号

GKOX4550A

有效切割行程(X轴)

550mm

有效切割行程(Y轴)

450mm

有效切割厚度

360mm

切割端上下导轮距离

400mm

切割线数量

1根

张力机构

单边张丝

金刚线直径范围

≥0.6mm

最大储线长度

3.55m

最大走线速度

39m/s

张力范围

0.3-0.45MPa

张力波动

50g

辅助功能

张力调节阀、手脉移轴

外形尺寸

2200mm×2000mm×1600mm

导轨

钢轨

丝杆

滚珠丝杆

X轴电机

雷赛混合步进电机

Y轴电机

雷赛混合步进电机

丝筒电机

伺服电机(invt)

人机界面

触控屏

CPU

工业嵌入式运动控制器

机器外形尺寸(长x宽x高)

2200×2000×1600mm

吸尘器容量

40L

*1):最大切割高度和切割的材料硬度和粘度及切割高度有关,该参数仅供参考,以客户实际材料和精度而定,一般材料硬度越高,精度要求越高,所能切割的高度就越低。

*2):因为我公司的产品也在随着市场变换而不断改进升级,机器外形尺寸以实际尺寸为准。

2、耗材

项目

名称

说明

消耗品

电镀金刚石线

不同直径和切割不同材料消耗程度不同

易耗配件

导线轮

出厂配直径250mm导轮(5槽)

易耗配件

轴承


3、附件及选购品

项目

标准配件

1、张紧轮1个

2、导线轮 3个

3、材料夹具(客户需提供日常切割材料尺寸及材质等参数)

4、吸尘器

可选赠送配件

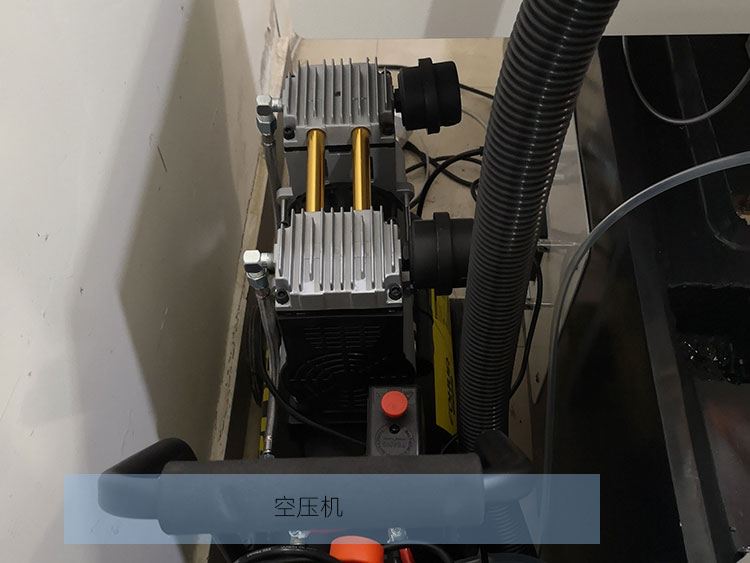

1、静音无油空气压缩机

可选购件

1、 环形金刚线(直径0.65mm,非标可定制)

2、 导线轮

注意1:我公司产品不定期更新,产品参数及产品外观及颜色与实际可能略有差异,仅供参考,网上有些没能及时更新,敬请以实际沟通为准。

注意2:以上解释权归泰州今科自动化技术有限公司所有。


保修信息

保修政策

全国联保,享受三包服务

质保时间

1

质保备注

1年有限现场保修3个工作日

客服电话

0523-86883299;17798896369

电话备注

周一至周五:8:30-17:00节假日休息

详细内容

一、免费负责调试;
二、产品实行三包服务一年,终身维修;
三、备件长期有偿优惠供应;
四、培训方式分两种形式,一种是客户可派1-2名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理。第二种方式是机床到货后,我公司派调试人员上门调试及免费培训用户;
五、售后服务:
  保修期内因设备出现故障(非人为因素造成),均可享受免费服务,服务方式为电话指导及上门服务两种,当电话指导无法解决问题时,我公司将派专业维修人员免费上门服务。
  三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担。


环形金刚石线切割机切样图展示石墨切样图


环形金刚石线切割机切石墨


石墨切割成瓦片形状

石墨切割成瓦片形状


切割成弧形的瓦片形状表面效果

切割成弧形的瓦片形状表面效果
