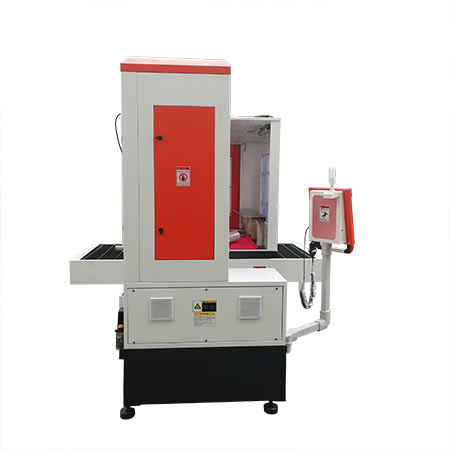

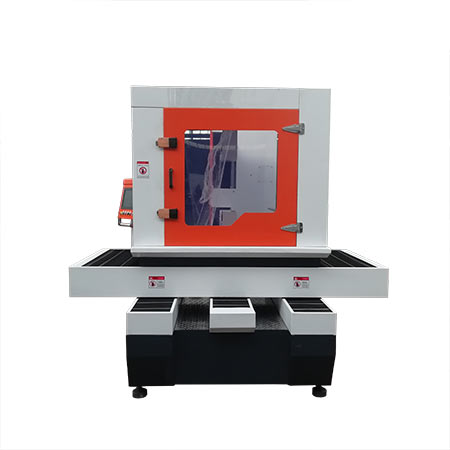

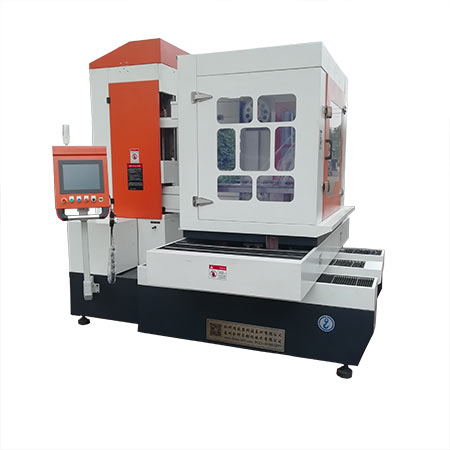

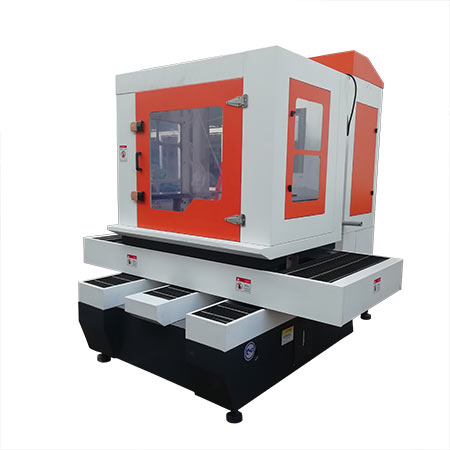

石墨专用切割机

产品价格:
¥电议或面议
产       地:
江苏省泰州市
产品摘要:
石墨专用切割机是一款利用环形金刚石线为切削工具的数控金刚石线切割机床,金刚石线单向循环运动,具有切割速度快,切割表面质量好,加工精度高等优点。是一款集速度与效果的金刚石线切割机。
咨询热线:
订购流程:

高精度、高转速、高效率

——

GKXO4550/GKXO6380/GKXO63100

 专用于石墨切片,异形切割

——

石墨专用切割机是一款利用环形金刚石线为切削工具的数控金刚石线切割机床,金刚石线单向循环运动,具有切割速度快,切割表面质量好,加工精度高等优点。是一款集速度与效果的金刚石线切割机。


单向循环切割

采用特制的环形金刚石线单向循环运动,无需换向等操作,高速切割下无明显的线痕,加工速度更快。

高转速

主动轮提速,将使金刚石线运行速度加快,所以切割速度也更快。主动轮转速4000转时,金刚石线速48~53m/s。主动轮的提速是满足环形线切割机高速切割的同时满足切割质量,实现精准而高效的目的。

主体部件传统铸件

床身及主体部件均采用传统铸件,保证机床的刚性和稳定性,满足机床高精度的基本要求,长期使用不变形。

大导轮

合金铝制大导轮外嵌聚氨酯高分子材料,质量轻、反应灵敏、不易变形、耐磨。三槽设计,节省使用成本。

气动紧丝

张力系统采用气动紧丝,比配重紧丝更容易灵活控制张力大小。

线路安全设计

金刚石线运行路线除必须工作加工区必须裸露在外,其他地方都做了安全护罩设计,防止加工过程中出现突然跳丝、断线等意外情况发生导致伤人事故。

智能微切控制系统

自主开发的今科微切控制系统,PLC触摸屏操控,通过人机与可编程控制器结合,取代传统线切割笨重个人电脑加板卡控制,提高了产品的稳定性、可靠性、实用性更强,维护方便。控制系统程序集成了新的切割算法,只需输入工件的长度、切割厚度和切割数量等几个参数即可,操作特别简单。

效率高

跟弓架式往复结构的金刚石线切割机相比,相同的切割效果下,弓架式线切割机切割一个石墨需要三个半小时以上,而本款机床切割一个工件只需要20分钟左右。速度上,本机床是弓架式往复运动结构金刚石线切割机的10倍,是往复走丝金刚石线切割机速度的5倍,是电火花线切割机切割石墨速度的20倍。

能耗低

本机床总功率2KW,消耗功率在2KW以内,其他工具机床动则十几KW的消耗。

自吸粉尘

在石墨切割不能使用切削液的情况下,安装有吸尘器装置,切割过程中产生的石墨粉末会被马上吸走,保证切割环境和切割顺利。如需更加环保,保证不影响上下装夹材料的便利性的前提下,我们也可把工作台设计成全封闭式结构,让您的工作环境更干净,更舒适。

可定制

 根据石墨切割的速度快的特点,可定制三轴自动送料工作台结合机械手等操作,提高工作效率。

预留AI智能升级空间

系统预留AI智能接口,把机器联网,用户随时随地通过手机就可以操控设备和查看设备运行情况。


名称

参数

型号

GKXO4550

GKXO6380

GKOX63100

机器尺寸mm

1600*1300*1600

2100*1700*1900

2500×2100×2200mm

主机净重kg

1400

2500

2600

最大承重kg

500

1000

1100

XY轴有效行程mm

450*550

630*800

630*1000

工件最大尺寸mm

850*600

800*1100

800*1300

最大有效切割尺寸mm *1

400*450

600*700

630*1000

导轮中心距 mm

550

550

550

最大有效切割厚度mm

200

200

200

X轴滚珠丝杆螺距mm

4

4

4

Y轴滚珠丝杆螺距mm

4

4

4

X轴电机额定扭矩N.m

4.5

6.3

6.3

Y轴电机额定扭矩N.m

4.5

6.3

6.3

张力范围N

90-120

90-120

90-120

对应气压设定范围 Mpa*2

0.12-0.2

0.12-0.2

0.12-0.2

建议张力设置值N

100

100

100

建议气压设定值Mpa *3

0.16-0.2

0.16-0.2

0.16-0.2

导线轮直径mm

250

250

250

导线轮槽数 Cn

V形3槽

V形3

V形3

金刚线直径 mm

0.65

0.65

0.65

最大线速度m/s

53

53

53

主轴电机额定转速rpm

6000

6000

6000

主轴电机实际工作最大速度rpm *4

4000

4000

4000

主轴电机额定功率KW

1.5

1.5

1.5

切割速度范围mm/s

0.001-10

0.001-10

0.001-10

最大切割速度mm/s

10

10

10

供电电源

AC220V

AC220V

AC220V

机器最大功率KW

2.0

2.6

2.6

*1、:XY有效切割行程是,实际切割过程中,XY轴行程减去夹具和线架的尺寸

*2*3:为了保证切割过程中,金刚线在高速运行中的张力稳定,2020年以后的产品,我公司选用的张力气缸由原来的TN16*125-S更改为TN20*125-S。根据金刚线的破断力和长期稳定拉力计算后,张力气压设置范围在0.12-0.2MPa之间,建议设定值是0.16MPa因为我们的张力气缸直径比去年老款产品大一号,所有气压有原来的0.4M降低到0.16MPa

*4:主轴电机额定转速6000rpm,现在根据当下金刚线的质量,实际速度控制在4000rpm以内。电机预留到转速是考虑到后期金刚线品质提高,能承受更高的转速后,是为进一步提升切割速度而做的准备。

注意1:我公司产品不定期更新,产品参数及产品外观及颜色与实际可能略有差异,仅供参考,网上有些没能及时更新,敬请以实际沟通为准。

注意2:以上解释权归泰州今科自动化技术有限公司所有。




保修信息

保修政策

全国联保,享受三包服务

质保时间

1

质保备注

1年有限现场保修(3个工作日)

客服电话

0523-86883299;17798896369

电话备注

周一至周五:8:30-17:00节假日休息

详细内容

一、免费负责调试;
二、产品实行三包服务一年,终身维修;
三、备件长期有偿优惠供应;
四、培训方式分两种形式,一种是客户可派1-2名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理。第二种方式是机床到货后,我公司派调试人员上门调试及免费培训用户;
五、售后服务:
  保修期内因设备出现故障(非人为因素造成),均可享受免费服务,服务方式为电话指导及上门服务两种,当电话指导无法解决问题时,我公司将派专业维修人员免费上门服务。
  三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担。
