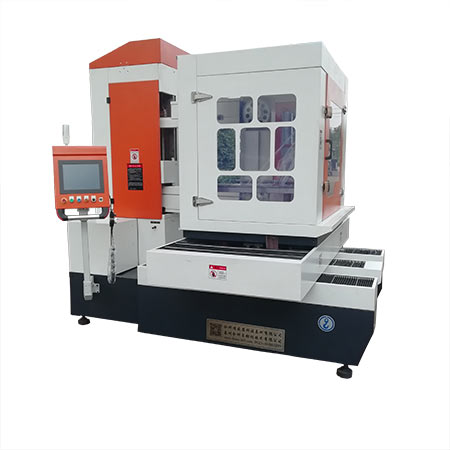

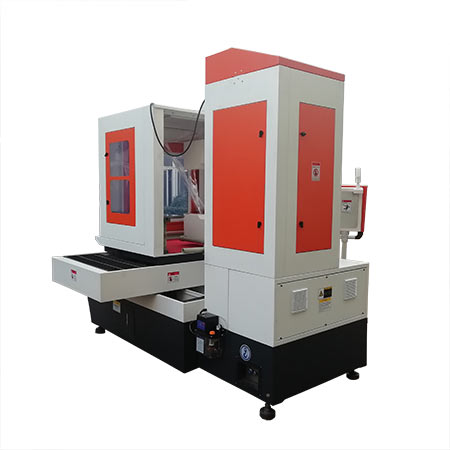

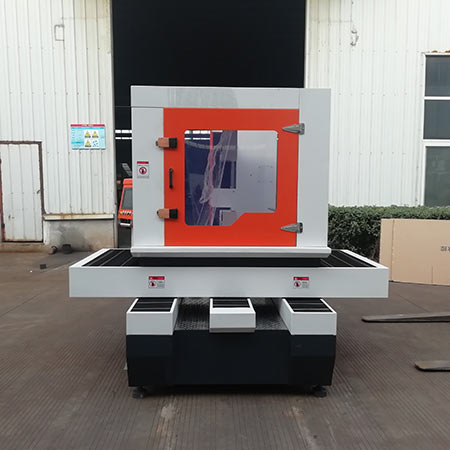

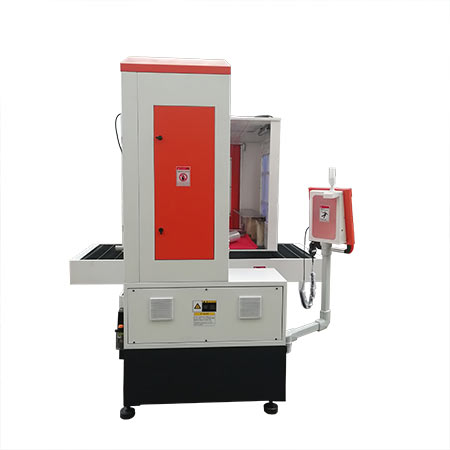

高速快走丝环形金刚石线切割机GKOX63100型

产品价格:
¥电议或面议
产       地:
江苏省泰州市
产品摘要:
泰州今科环形金刚石线切割机GKOX63100型支持CAD导入的金刚石线切形机,金刚石线走丝速度53m/s,进给速度为变频控制0.001~10mm/s。
咨询热线:
订购流程:

设备用途:

GKOX63100型环形线金刚石线切割机,切形状和切片两用机,广泛用于莫氏硬度在7以内的各类导电、半导电和不导电脆性材料的截断、取片、去头尾、复杂图案异形切割加工,如太阳能硅切割、石墨切割、方解石切割、玻璃切割、陶瓷切割等等。

加工能力:

630×1000mm,厚度≤700mm

产品结构

立式竖切,单线,环线,切形状和切片两用。

性能优点:

1)设备同时有切片和切形两个控制系统,能对各类莫氏硬度7以内的脆性材料完成截断、取头尾、切片、复杂图案异形切割等操作。

2)切割效率高,金刚石线速可达40~60m/s,切割速度0.001~10mm/s可调节。
3)整机主体(包括
床身、工作台、线架、立柱、主轴电机座等)采用传统铸件,结构稳定性好,确保刚性和长期精度。
4)
自主开发的专用切割系统,PLC显示屏智能操作,操作更简单、方便。支持CAD导入DWG和DXF格式的图纸,支持鼠标画图,支持直接输入圆形、方形等简单图形的参数,半自动切割。

5)工作台托板采用知名厂家生产制造高精密滚珠丝杆,摩擦力小,精度高、运行平稳、耐磨性强、精度保持性好,使用寿命长。
6)
附加的智能功能:故障报警自诊断功能,帮助用户轻松解决使用过程中遇到的问题。
7)主导轮采用伺服电机驱动,线速度可调节,切割进给速度可调节,且振动小、噪音低、能耗低,设备满负荷操作功率不超过2kw。

8)XY托板采用混合步进电机,扭矩大,细分数高,定位精度高。
9)气动张紧,实现恒张力进给,以满足不同需求。物理加工方式高速切割。
10)设备操作简便易掌握,作业人员上岗培训时间短,无经验者也能半小时学会操作。

11)机械部分和数控部分一体化设计,节省占地面积。

性能特点:

1)设备可连接物联网。把设备联网,用户通过手机就可以操控设备和查看设备运行情况。
2)
可以选购是否增加生产中心平台功能,实现多台设备展示在一个平台上,实现数据统一、流程统一、生产统一规范。多站一人完成监控,降低运营成本。

3)切割面平整,环线切割,无需往复式放线和收线,因此切割面不会出现波浪纹,表面平滑。

4)产能大,采用环线切割,不同于传统长线往复式切割,无需放线收线的过程,切割效率更高,一台今科环线切片机是传统往复式切割机产能的5倍以上。

5)控制系统增加电子手轮移轴,操作方便省力,同时也避免了传统机器通过关断XY托板电机使能后再手动摇动托板移动造成的误差。

6)设备配备红外线激光校正仪,快速校对工件的摆放位置,方便裁片和对刀,减少损耗

7)切割高度可调节线架。

8)我公司采用高精度光学尺及英国雷尼绍激光干涉仪对每台设备的精度和定位精度进行检测,保证了设备高精度使用的可靠性和寿命。


细节展示

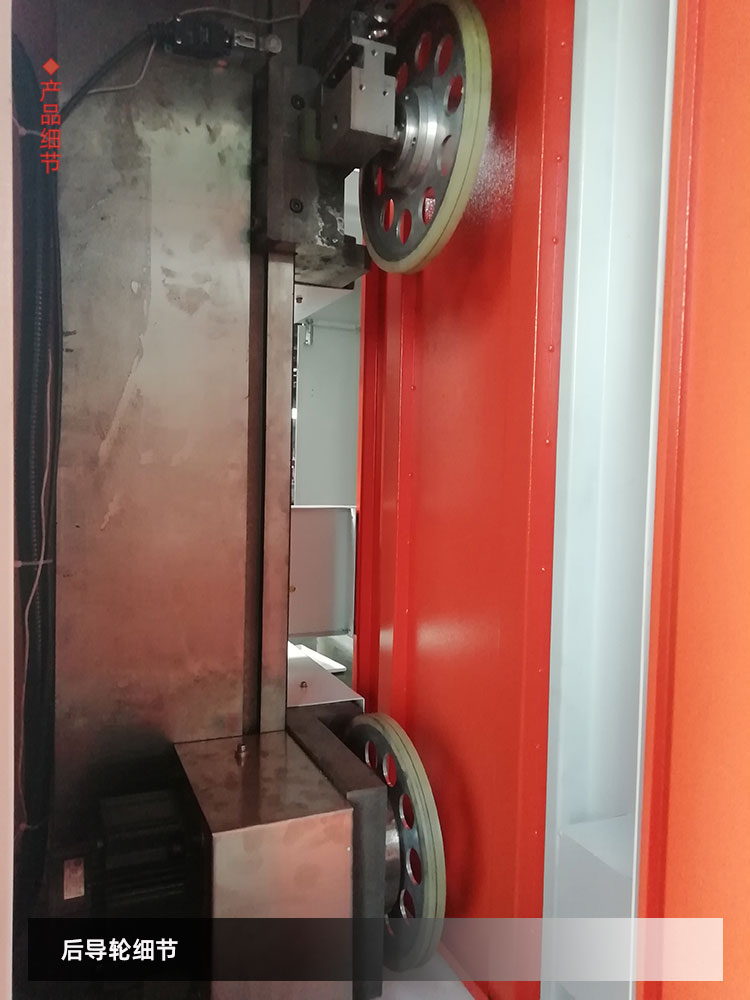

环形金刚石线切割机细节图后导轮

环形金刚石线切割机细节

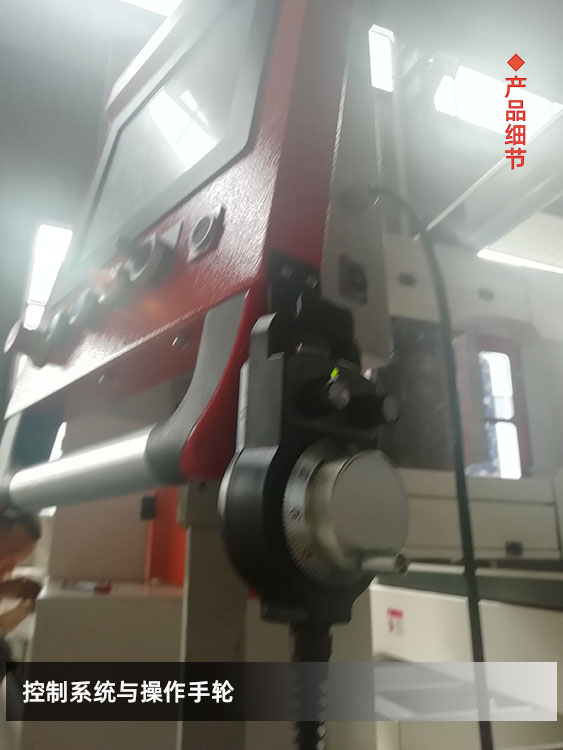

环形金刚石线切割机操作手轮

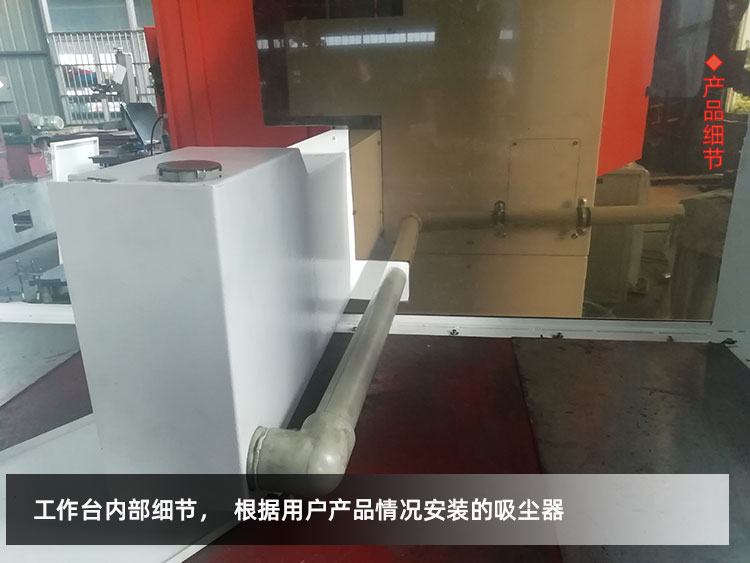

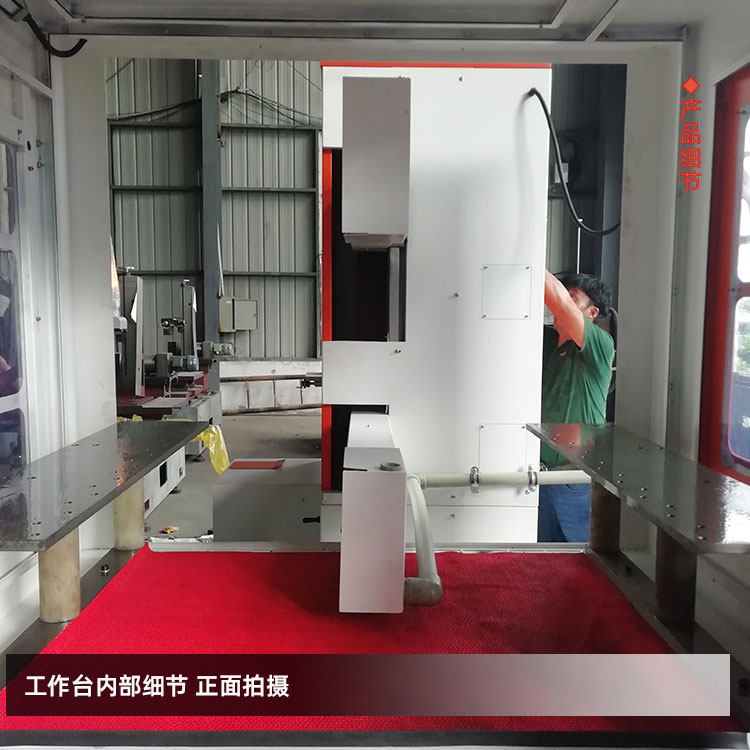

环形金刚石线切割机工作台内部正面拍摄

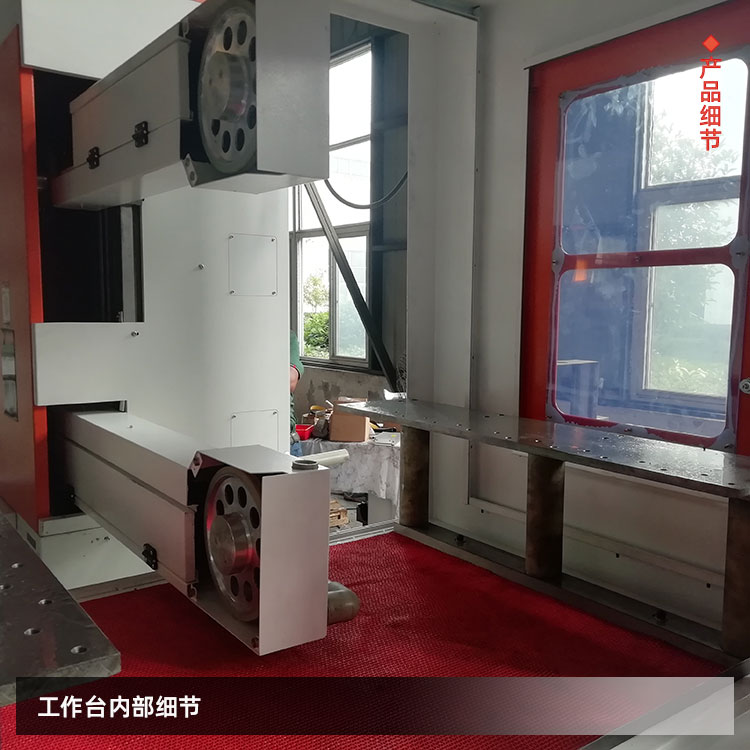

环形金刚石线切割机内部细节

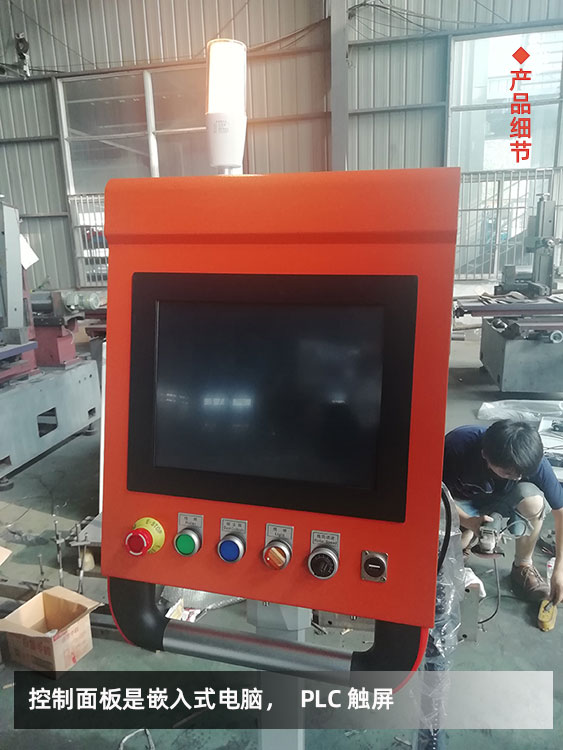

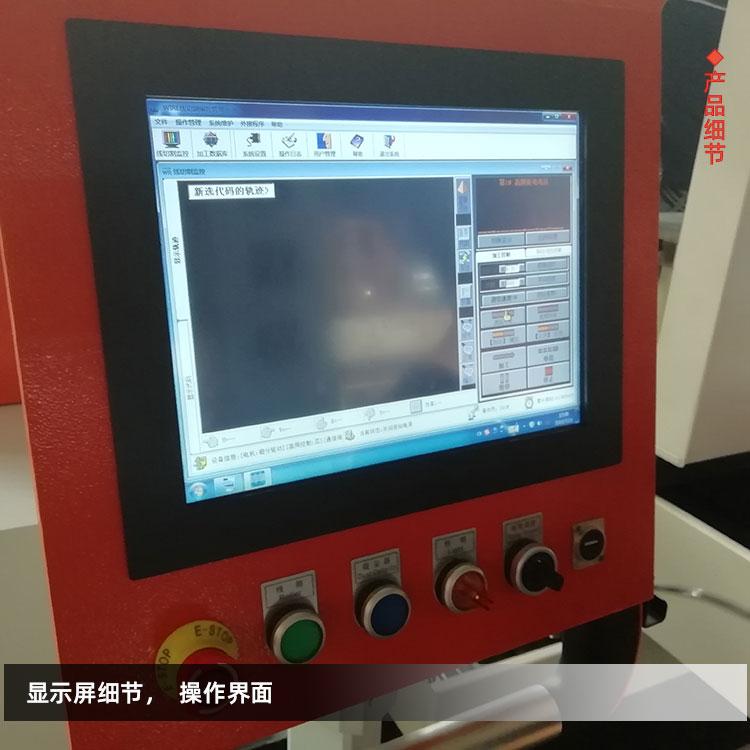

环形金刚石线切割机细节图控制面板

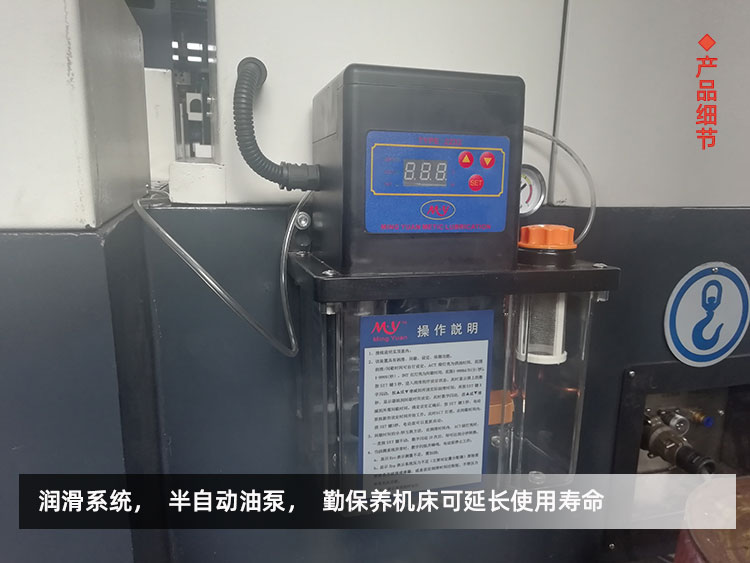

环形金刚石线切割机细节图油泵




1、机床参数

名称

参数

定位

经济型商用、实验室专机

工作台尺寸

980*1350mm

机器型号

GKOX63100

有效切割行程(X轴)

630mm

有效切割行程(Y轴)

1000mm

有效切割厚度

≤700mm

切割端上下导轮距离

1000mm    备注:按用户需要

切割线数量

1

张力机构

单边张丝

金刚线直径范围

≥0.6mm

储线长度范围

6.85m

走线速度

53m/s

张力范围

0.1-0.2MPa

张力波动

50g

辅助功能

张力调节阀、电子手轮移轴

进给速度

0.001~10mm/

导轨

直线导轨

丝杆

滚珠丝杆

X轴电机

雷赛混合步进电机

Y轴电机

雷赛混合步进电机

主轴电机

伺服电机(DB

人机界面

触控屏

CPU

工业嵌入式运动控制器

机器外形尺寸(长xx高)

2500×2100×2200mm

吸尘器容量

40L

*1):设备切割厚度范围和切割的材料硬度和粘度及切割速度有关,该参数仅供参考,以客户实际材料和精度而定,一般材料硬度越高,精度要求越高,所能切割的高度就越低。

*2):因为我公司的产品也在随着市场变换而不断改进升级,机器外形尺寸以实际尺寸为准。

2、耗材

项目

名称

说明

消耗品

电镀金刚石线

不同直径和切割不同材料消耗程度不同

易耗配件

导线轮

出厂配直径250mm导轮(3槽)

易耗配件

轴承


3、附件及选购品

项目

标准配件

1、张紧轮1个

2、导线轮 3个

3、材料夹具(客户需提供日常切割材料尺寸及材质等参数)

4、吸尘器

可选赠送配件

1、静音无油空气压缩机

可选购件

1、 环形金刚线(直径0.65mm,非标可定制)

2、 导线轮

我公司产品不定期更新,产品参数及产品外观及颜色与实际可能略有差异,仅供参考,网上有些没能及时更新,敬请以实际沟通为准。

保修信息

保修政策

全国联保,享受三包服务

质保时间

1

质保备注

1年有限现场保修3个工作日

客服电话

0523-86883299;17798896369

电话备注

周一至周五:8:30-17:00(节假日休息

详细内容

一、免费负责调试;
二、产品实行三包服务一年,终身维修;
三、备件长期有偿优惠供应;
四、培训方式分两种形式,一种是客户可派1-2名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理。第二种方式是机床到货后,我公司派调试人员上门调试及免费培训用户;
五、售后服务:
  保修期内因设备出现故障(非人为因素造成),均可享受免费服务,服务方式为电话指导及上门服务两种,当电话指导无法解决问题时,我公司将派专业维修人员免费上门服务。
  三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担。

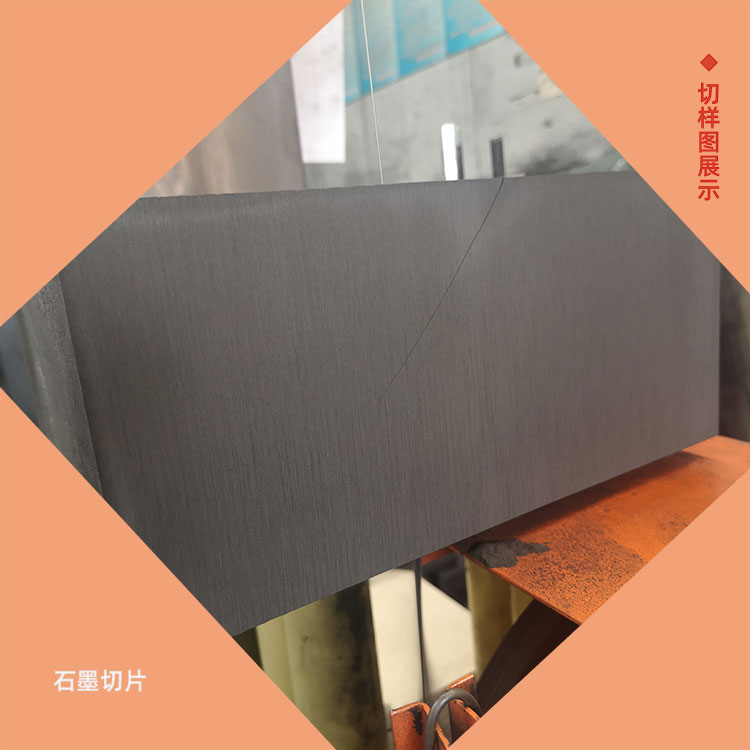

环形金刚石线切割机切样图展示石墨切样图

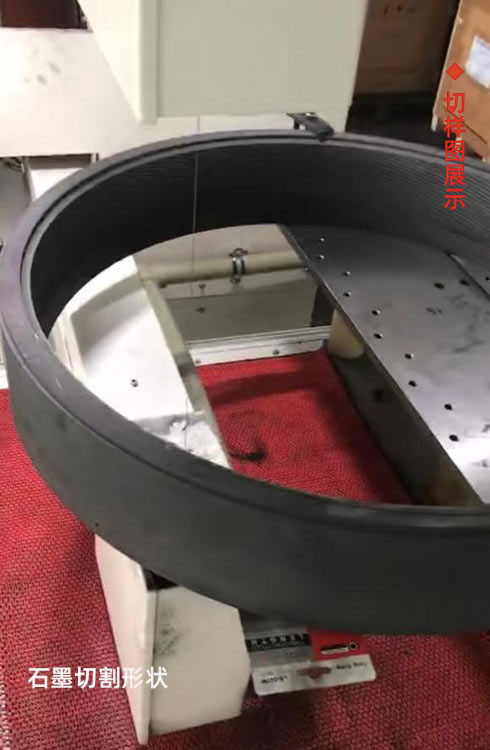

环形金刚石线切割机切石墨

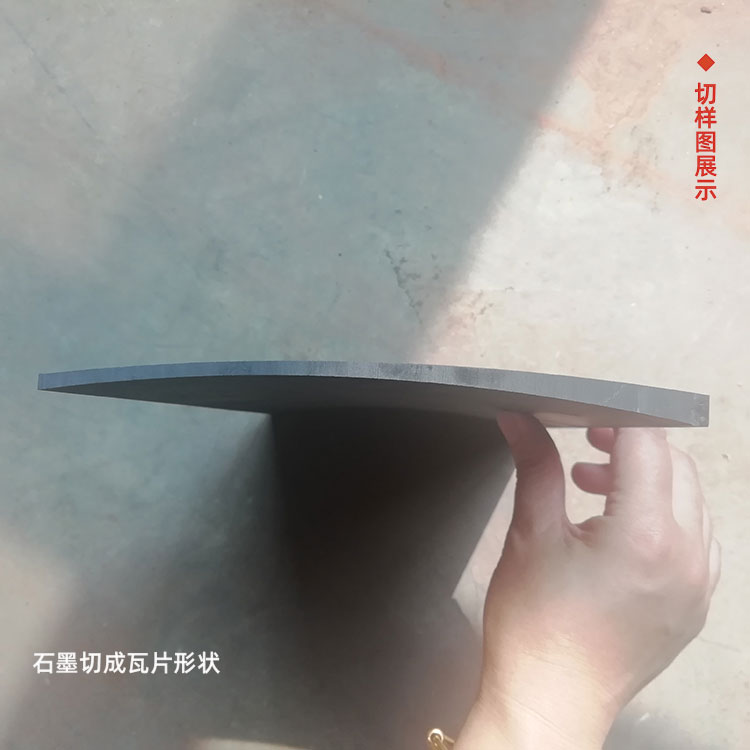

石墨切割成瓦片形状

石墨切割成瓦片形状

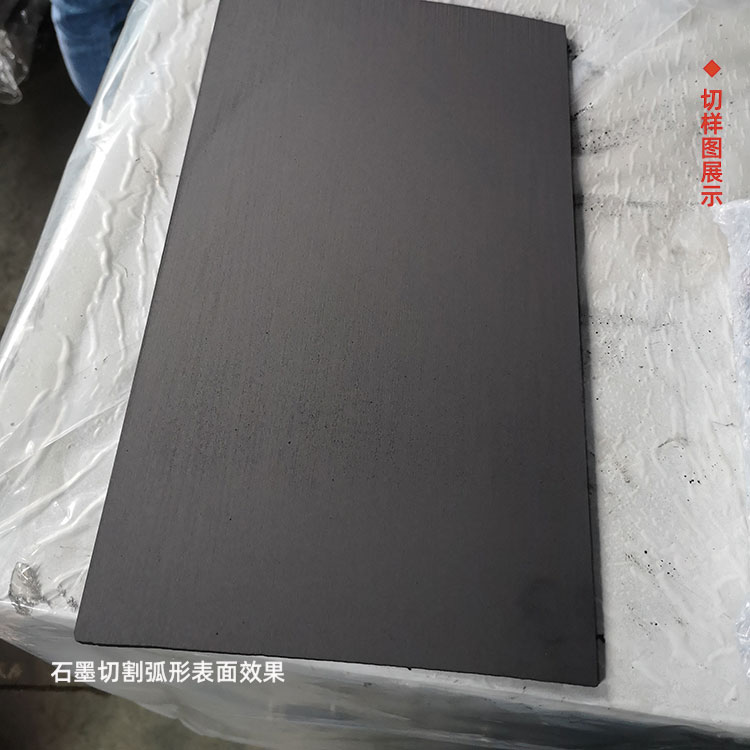

切割成弧形的瓦片形状表面效果

切割成弧形的瓦片形状表面效果
