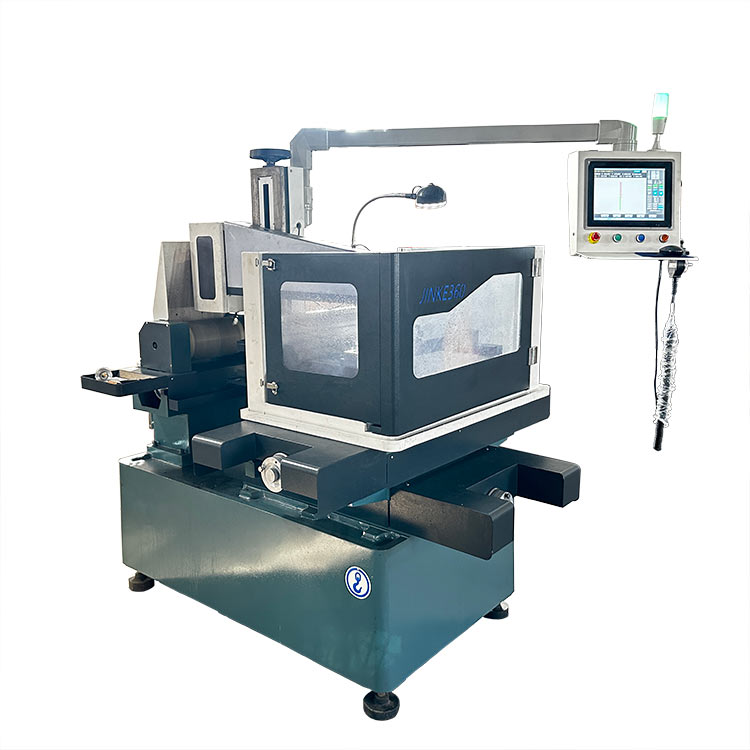

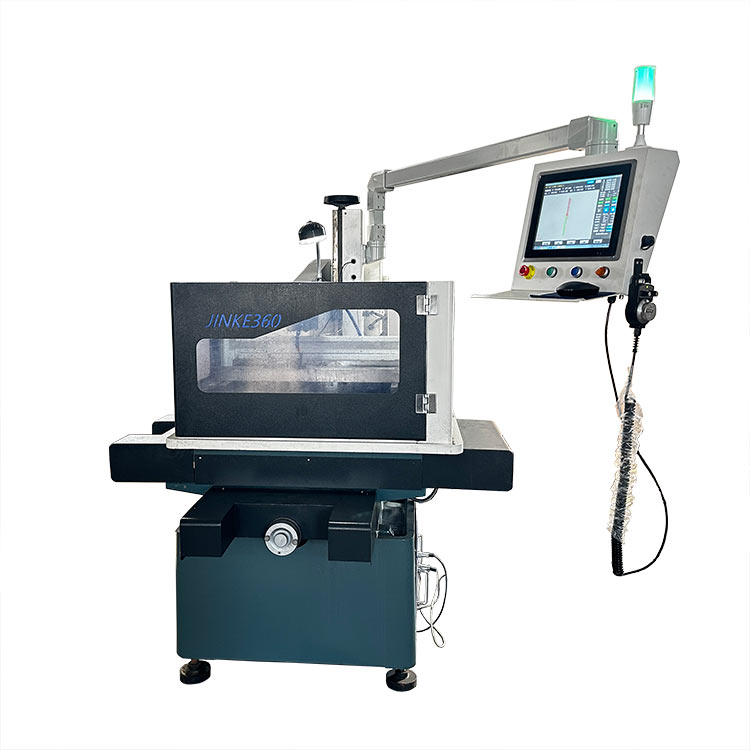

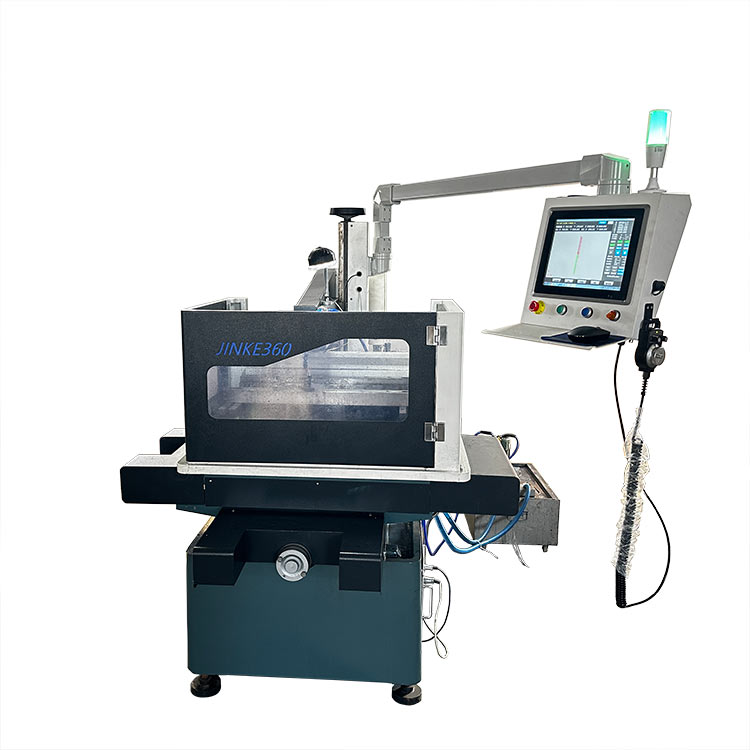

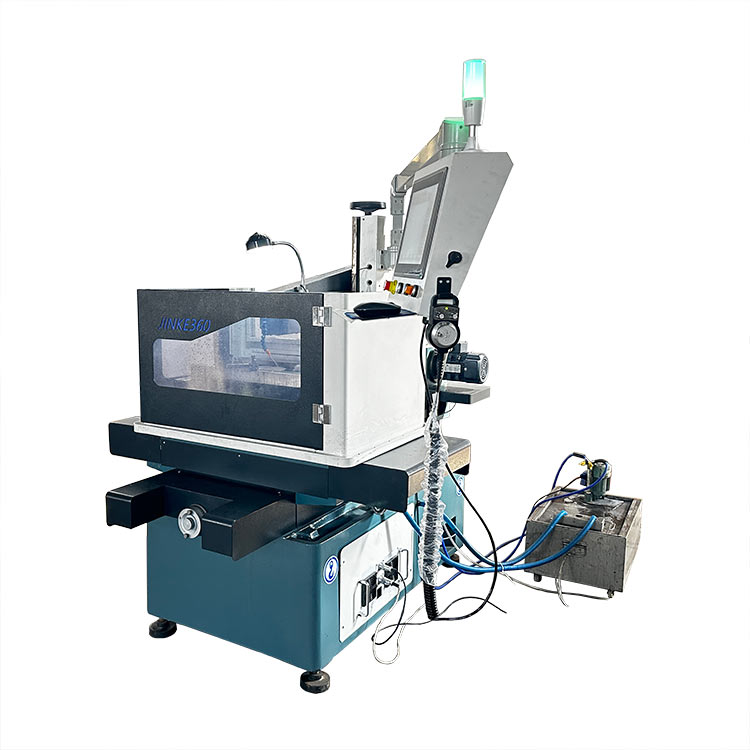

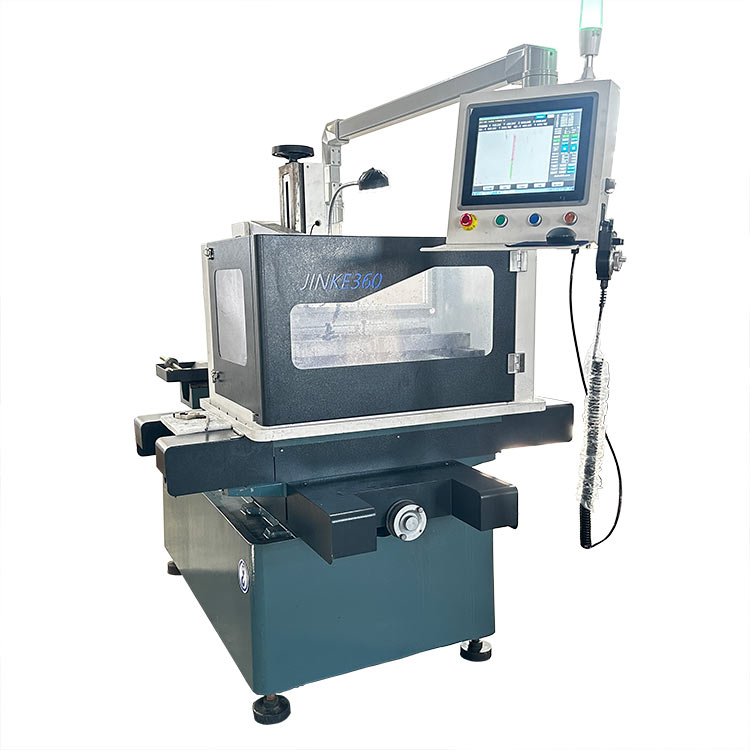

GKXC3429P型金刚石线切片切形机

产品价格:
产       地:
江苏省泰州市
产品摘要:
GKXC3429P型金刚石线切片切形机,是针对同一台设备同时有切形和切片需求的用户设计的。实现在一台机床上同时拥有切片和切形两个数控系统,满足切片和切形的要求。
咨询热线:
订购流程:

JINKE GKXC3429P型 金刚石线切割机smart diamond wire cutter

                        JINKE  C 型系列

                           泰州今科自动化技术研发生产

今科智能微切系统丨切形切片均可丨13m/s线速

金刚石线切片切形机

GKXC3429P金刚石线切片切形机,是针对同一台设备同时有切形和切片需求的用户设计的。本款GKXC3429P机床为C型立式往复循环走丝运动结构,相对环形线切片切形机来说,此款切片切形机能切割的硬度范围更大一些,能取芯切。此款C型切片切形机的金刚石线使用的规格为0.25~0.45mm之间,切缝更小。

此款机床的数控切割系统为我公司自主开发,有切片和切形两种不同的控制形式,每一次只能用一种控制形式,切片和切形状两种控制形态不能同时选择此款机床数控切割系统,即使不懂CAD绘图的操作人员也能掌握,对于切片的操作,只需要切割长度和宽度,及切割数量等参数即可;对于切环形、方形等简单图形,只需设置切割直径等参数即可。复杂的图形,可以导入CAD图纸切割。

由于这款机床不能安装旋转工作台,切割形式为直切,因此用此款机床切片速度不如我公司专用于切片机床的切割速度快,同样的切割速度下,也没有专用切片机床切割质量好。对切割质量和切割速度同时有要求的用户,请选择我公司的切片机。

机床服务升级,GKXC3429P型切片切形机连接物联网,售后更及时。无需等待,厂家可远程给机床的软件升级。


产品特点

1)铸件采用高标号低磷、低硫铸铁原料,床身、工作台、线架、立柱、主轴电机座等均进行二次人工时效及自然时效处理,大大降低了机器变形系数,使其结构稳定、整机精度保持性非常好。

2)导轨全部采用GCr15A优质轴承钢,经过多道严密热处理工序,组织结构稳定,淬火硬度在HRC45-58之间,保证导轨的精度及耐磨性。

3)工作台托板采用知名厂家生产制造高精密滚珠丝杆,摩擦力小,精度高、运行平稳、耐磨性强、精度保持性好,使用寿命长。

4)XY托板采用混合步进电机,扭矩大,细分数高,定位精度高。

5)控制系统增加电子手轮移轴,操作方便省力,同时也避免了传统机器通过关断XY托板电机使能后再手动摇动托板移动造成的误差。(因为电机在关闭使能时,电机保持扭矩变为0,而再次打开电机使能后,电机扭矩恢复,在这个过程中,再有外力的情况下会造成微小的移位)

6)为了确保设备的高精度稳定性,我公司采用高精度光学尺及英国雷尼绍激光干涉仪对每台设备的精度和定位精度进行检测,保证了设备高精度使用的可靠性和寿命。



名称

参数

定位

经济型商用、实验室用、家用

机器型号

GKXC3429P

有效切割行程(X轴)

290mm

有效切割行程(Y轴)

340mm

有效切割行程(Z轴)

190mm

切割端上下导轮距离

360mm

切割线数量

1根

张力机构

单边弓形张丝

金刚线直径范围

0.2mm-0.42mm

最大储线长度

360m

最大走线速度

13m/s

张力范围

0.1-0.35MPa

张力波动

50g

辅助功能

脚控上线开关、调节阀、上丝装置

外形尺寸

1500×1050×1600mm

导轨

钢轨

丝杆

滚珠丝杆

X轴电机

雷赛混合步进电机

Y轴电机

雷赛混合步进电机

丝筒电机

三相异步电机(0.75KW变频器控制)

人机界面

触摸屏

CPU

工业嵌入式运动控制器

机器外形尺寸(长x宽x高)

1500×1050×1600mm

吸尘器容量

40L

*2因为我公司的产品也在随着市场变换而不断改进升级,机器外形尺寸以实际尺寸为准。*1:最大切割高度和切割的材料硬度和粘度及切割高度有关,该参数仅供参考,以客户实际材料和精度而定,一般材料硬度越高,精度要求越高,所能切割的高度就越低。

2、耗材

项目

名称

说明

消耗品

电镀金刚石线

不同直径和切割不同材料消耗程度不同

易耗配件

导线轮

出厂配直径100mm导轮

易耗配件

轴承




3、附件及选购品

项目

标准配件

1、张紧轮1个

2、导线轮 3

3、材料夹具(客户需提供日常切割材料尺寸及材质等参数)

4、吸尘器

5、上线装置

可选配件

1、静音无油空气压缩机

可选耗材

1、一线品牌金刚线

2、导线轮



注意1:我公司产品不定期更新,产品参数及产品外观及颜色与实际可能略有差异,仅供参考,网上有些没能及时更新,敬请以实际沟通为准。

注意2:以上解释权归泰州今科自动化技术有限公司所有。


GKXC3429P金刚石线切片切形机


保修信息

保修政策

全国联保,享受三包服务

质保时间

1

质保备注

1年有限现场保修3个工作日

客服电话

0523-86883299;17798896369

电话备注

周一至周五:8:30-17:00节假日休息

详细内容

一、免费负责调试;
二、产品实行三包服务一年,终身维修;
三、备件长期有偿优惠供应;
四、培训方式分两种形式,一种是客户可派1-2名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理。第二种方式是机床到货后,我公司派调试人员上门调试及免费培训用户;
五、售后服务:
  保修期内因设备出现故障(非人为因素造成),均可享受免费服务,服务方式为电话指导及上门服务两种,当电话指导无法解决问题时,我公司将派专业维修人员免费上门服务。
  三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担。

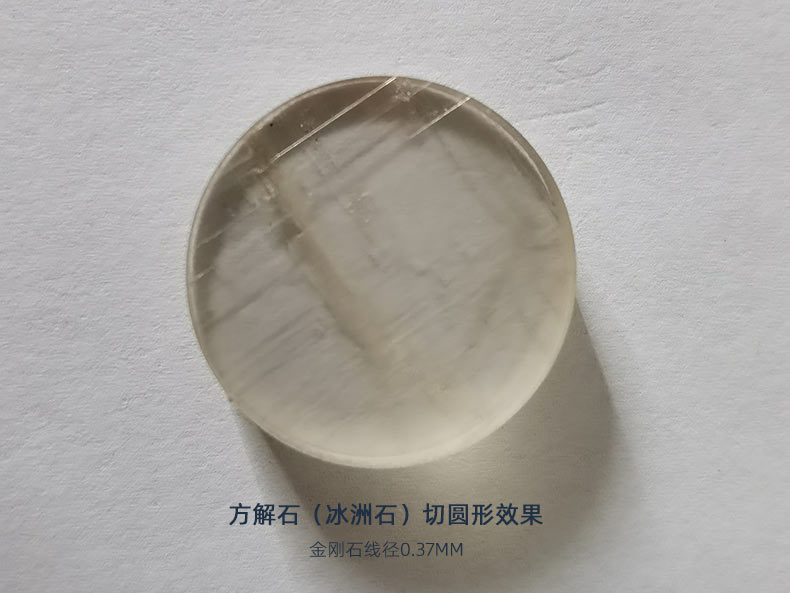

冰洲石切圆形

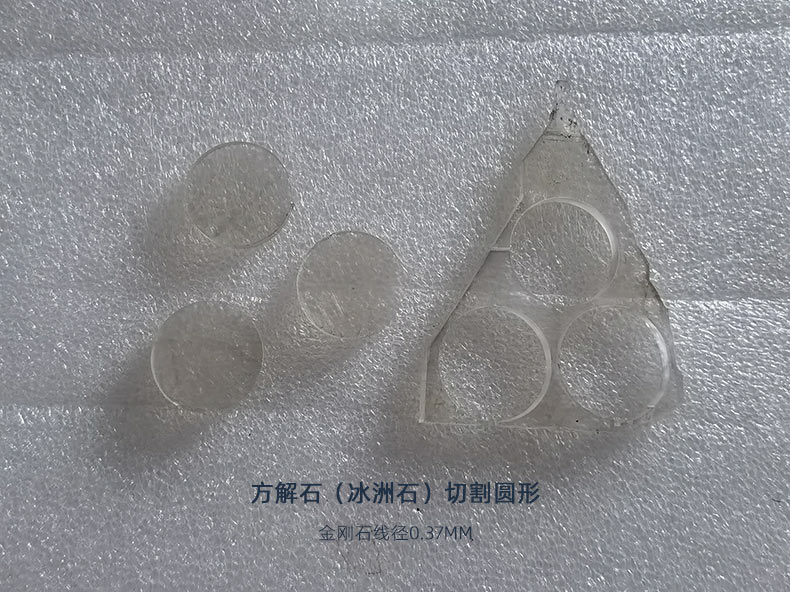

冰洲石切样

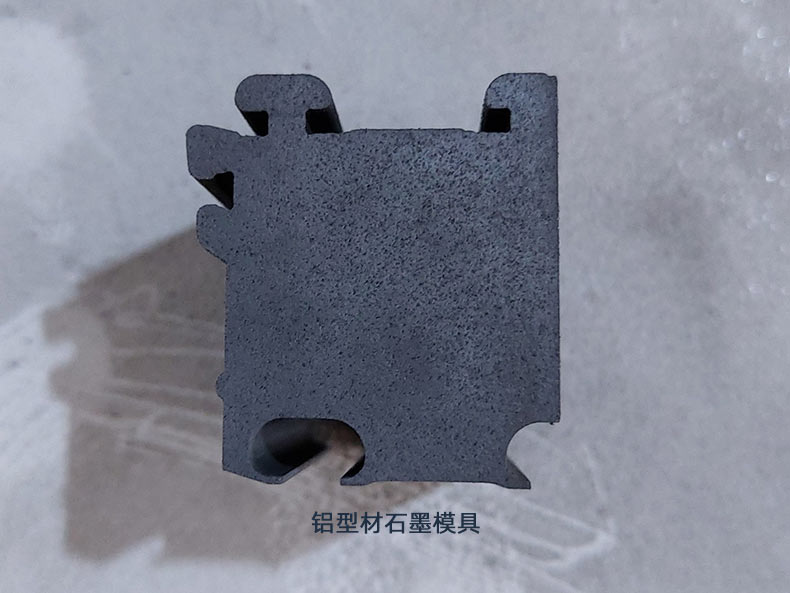

石墨切样
