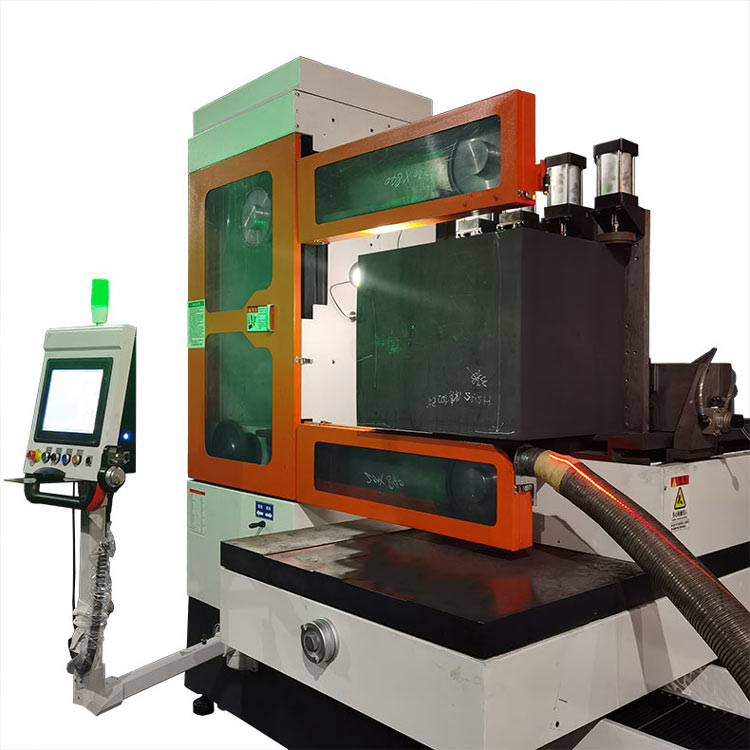

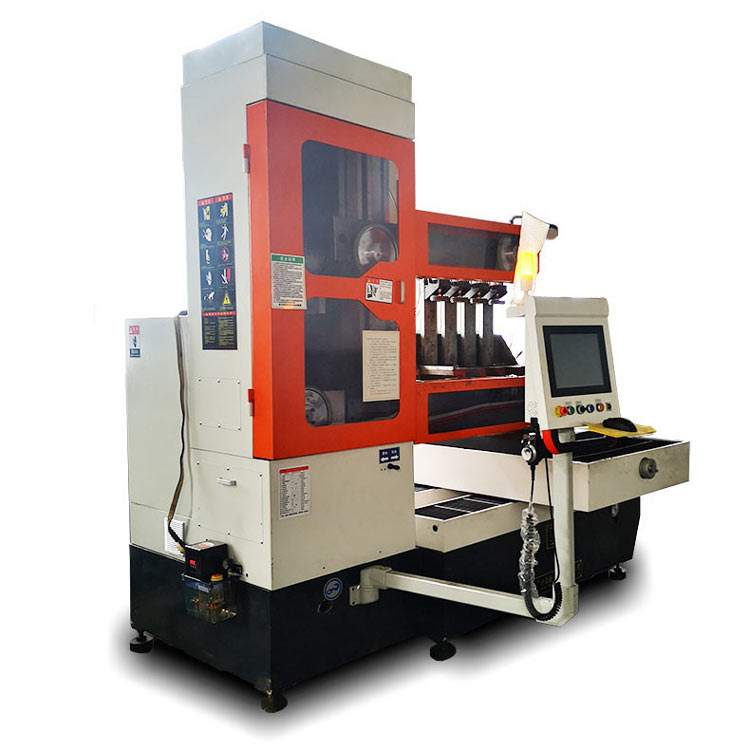

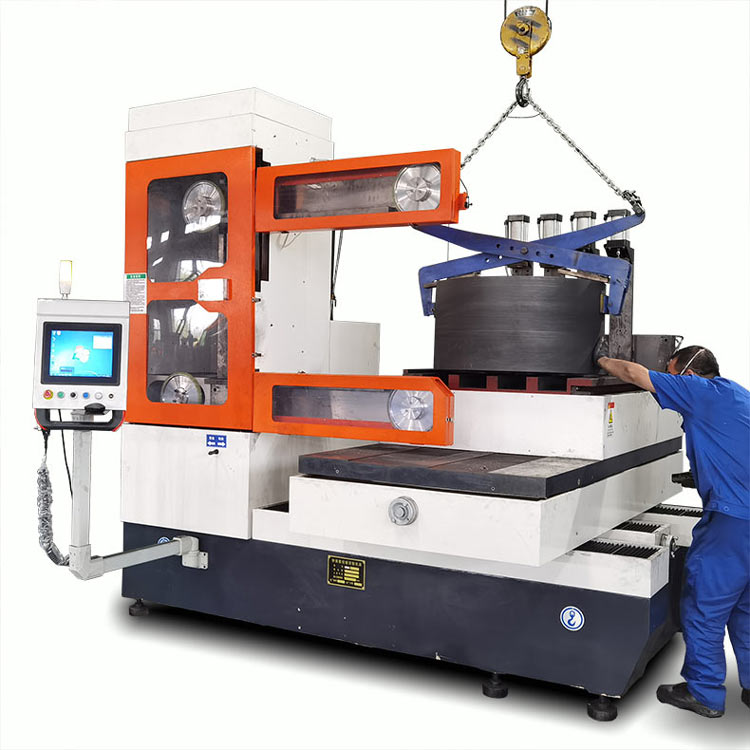

今科石墨坩埚瓦片专用环形金刚线切割机器

产品价格:
¥电议或面议
产       地:
江苏省泰州市
产品摘要:
今科石墨坩埚瓦片专用环形金刚线切割机器GKXO6380,采用闭环的圆环形结构电镀金刚石线单向以50~60m/s高速循环运动方式切割,切割表面无明显线痕。
咨询热线:
订购流程:

今科石墨坩埚瓦片专用环形金刚线切割机器,是专为石墨平面异形切割设计,型号GKXO6380,切割尺寸长**=500mm*600mm*250mm

根据用户需要,切割石墨高度有250mm300mm400mm供选择。

本设备名称环形金刚石线切割机,又称环形砂线切割机,广泛用于各类材料的异形切割和切片加工,如:翡翠太阳能硅片磁性材料、石墨、陶瓷、玉石岩石航天航空复合材料等。尤其是石墨的异形切割深受用户的好评

产品优势

我公司石墨坩埚瓦片专用环形金刚线切割机器GKXO6380,采用闭环的圆环形结构电镀金刚石线单向以50~60m/s高速循环运动方式切割,切割表面无明显线痕,可以切代磨,排屑性极好,金刚线张力稳定,金刚线利用率高。切割加工效率6-600mm/min,加工时噪音小,比传统的上下往复运动结构的机器振动小,导轨的使用寿命长,不容易故障。

石墨坩埚瓦片专用环形金刚线切割机器特点

1)金刚线速度快,主轴速度高,主轴惯量大。为了保证切割速度和精度,切割时金刚线的线速度在30m/s-50m/s,主动轮速度在2000-4000PRM范围内。因此,要在大惯量下兼顾主轴转速

2)金刚线长期运行保证线在一个平面,否则高速运转下,金刚线晃动,会降低金刚线使用寿命和产品加工质量。因此为了保证切割机器长期稳定运行不变形和吸收振动,我公司此款机器结构稳定、整机精度保持性非常好。XY轴采用精密滚珠丝杆,长期使用,保证了切割精度和切割平面度。

3)此款金刚线切割系统,是结合我公司长期的工艺积累和客户的反馈,我公司自主开发的Jinke Cut v控制系统,简介易懂,客户可在不到半小时内完全掌握操作

用于高速切片时,只需要切割长度和宽度,及切割数量等参数即可;

用于切割圆柱时,只需设置切割直径等参数即可。在数控系统数据库中常见的简单图形,如方形、三角形等,只需要输入简单的几个参数即可;

用于平面异形切割时,既可以在机器人机界面上绘制切割图,又可以导入CAD生成的图纸。

4)因为控制系统是我公司自主开发,我们对石墨坩埚瓦片的客户量身定制了此款专用环形金刚线切割机,增加了自动送料轴,增加自动接料台等等,根据客户的工艺需求,定制的专属切割工艺,还增加了红外线校正仪,快速、高效、精准的切割各类石墨异形。


1、机床参数

名称

参数

型号

GKOX6380

主机净重kg

2500

最大承重重量kg

1000

XY轴有效行程mm

630*800

工件最大尺寸mm

800*1100

最大有效切割尺寸mm  *1

600*700

导轮中心距mm

550

最大有效切割厚度 mm

200

X轴滚珠丝杆螺距mm

4

Y轴滚珠丝杆螺距mm

4

X轴电机额定扭矩N.m

6.3

Y轴电机额定扭矩N.m

6.3

张力范围N

90-120

对应气压设定范围Mpa  *2

0.12-0.2

建议张力设置值N

100

建议气压设定值Mpa  *3

0.16-0.2

导线轮直径mm

250

导线轮槽数 Cn

V形3槽

金刚线直径 mm

0.65

最大线速度m/s

53

主轴电机额定转速rpm

6000

主轴电机实际工作最大速度rpm  *4

4000

主轴电机额定功率KW

1.5

切割速度范围mm/s

0.001-10

最大切割速度mm/s

10

供电电源

AC220V

机器最大功率

2.6KW

机器尺寸mm   *5

2100*1700*1900

注:

*1、:XY有效切割行程是,实际切割过程中,XY轴行程减去夹具和线架的尺寸

*2、*3:为了保证切割过程中,金刚线在高速运行中的张力稳定,2020年以后的产品,我公司选用的张力气缸由原来的TN16*125-S更改为TN20*125-S。根据金刚线的破断力和长期稳定拉力计算后,张力气压设置范围在0.12-0.2MPa之间,建议设定值是0.16MPa。(因为我们的张力气缸直径比去年老款产品大一号,所有气压有原来的0.4M降低到0.16MPa。)

*4:主轴电机额定转速6000rpm,现在根据当下金刚线的质量,实际速度控制在4000rpm以内。电机预留到转速是考虑到后期金刚线品质提高,能承受更高的转速后,是为进一步提升切割速度而做的准备。

*5:因为我公司的产品也在随着市场变换而不断改进升级,机器外形尺寸以实际尺寸为准。

2、可选配件

1) 可选择立柱电动升降功能

2) 可选择配置吸尘器

3) 可选择环保型钣金

4) 可选购导轮、金刚线、轴承等消耗品




保修信息

保修政策

全国联保,享受三包服务

质保时间

1

质保备注

1年有限现场保修3个工作日

客服电话

0523-86883299;17798896369

电话备注

周一至周五:8:30-17:00节假日休息

详细内容

一、免费负责调试;
二、产品实行三包服务一年,终身维修;
三、备件长期有偿优惠供应;
四、培训方式分两种形式,一种是客户可派1-2名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理。第二种方式是机床到货后,我公司派调试人员上门调试及免费培训用户;
五、售后服务:
  保修期内因设备出现故障(非人为因素造成),均可享受免费服务,服务方式为电话指导及上门服务两种,当电话指导无法解决问题时,我公司将派专业维修人员免费上门服务。
  三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担。

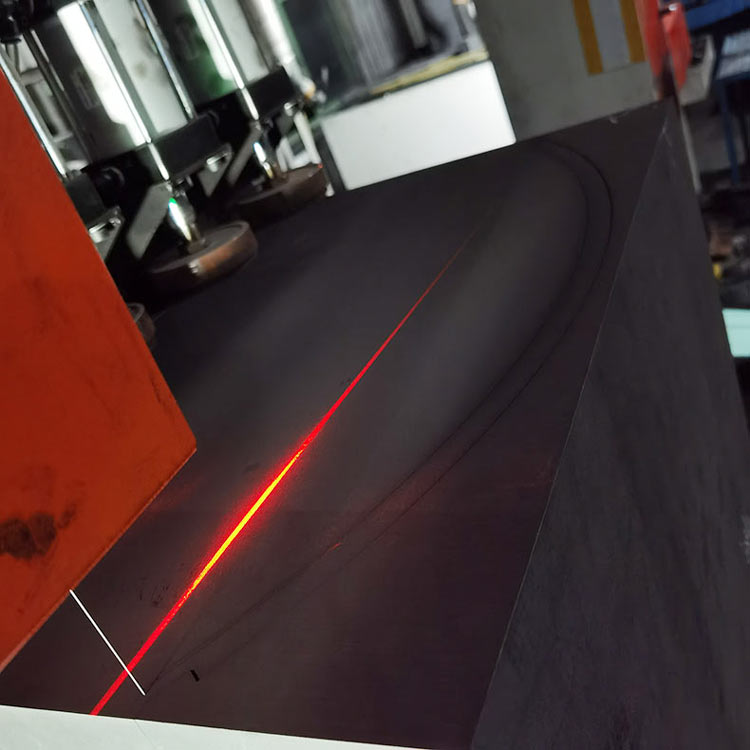

石墨坩埚瓦片专用环形金刚线切割机器切割效果

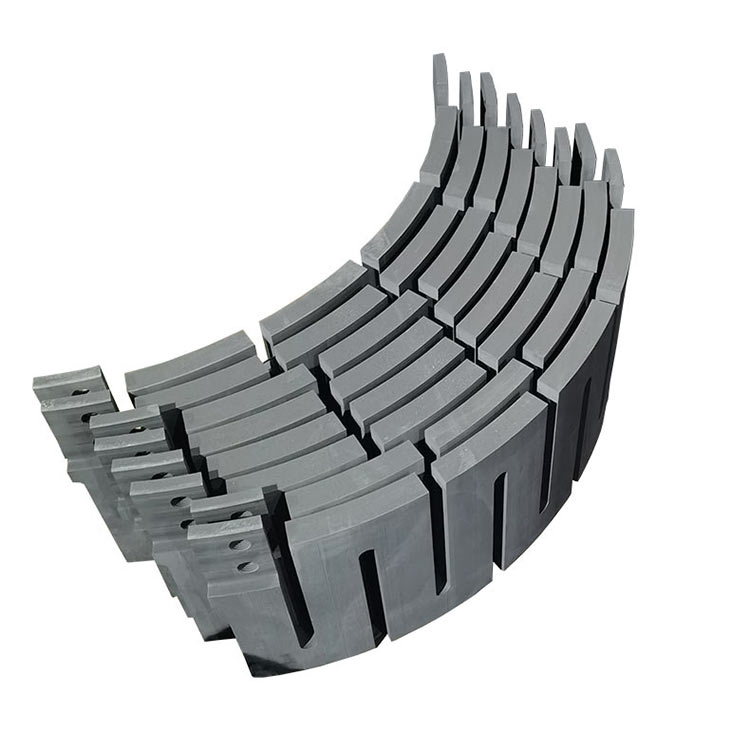

石墨坩埚瓦片专用环形金刚线切割机器切样


石墨坩埚瓦片专用环形金刚线切割机器切样
