GKH3030P1型卧式金刚石砂线切割机切片机

产品价格:
¥电议或面议
产       地:
江苏省泰州市
产品摘要:
GKH型系列单线卧式金刚石线切割机主要用于脆硬性材料切片,如石英、单晶硅、碳化硅等。对于较脆的材料,落料更安全。
咨询热线:
订购流程:

JINKE_GKH3030P1卧式金刚石砂线切割机切片机

产品名称:卧式单线金刚石线切割机,又称金刚砂线切割机、金刚石线锯机、金刚石线切片机、砂线切割机等。本机是针对脆性材料切片的设备,最大切割尺寸长**=300mm*300mm*300mm.

主机介绍

GKH型单线卧式金刚石线切割机主要用于脆硬性材料切片,如石英、单晶硅、碳化硅等。对于较脆的材料,落料更安全。

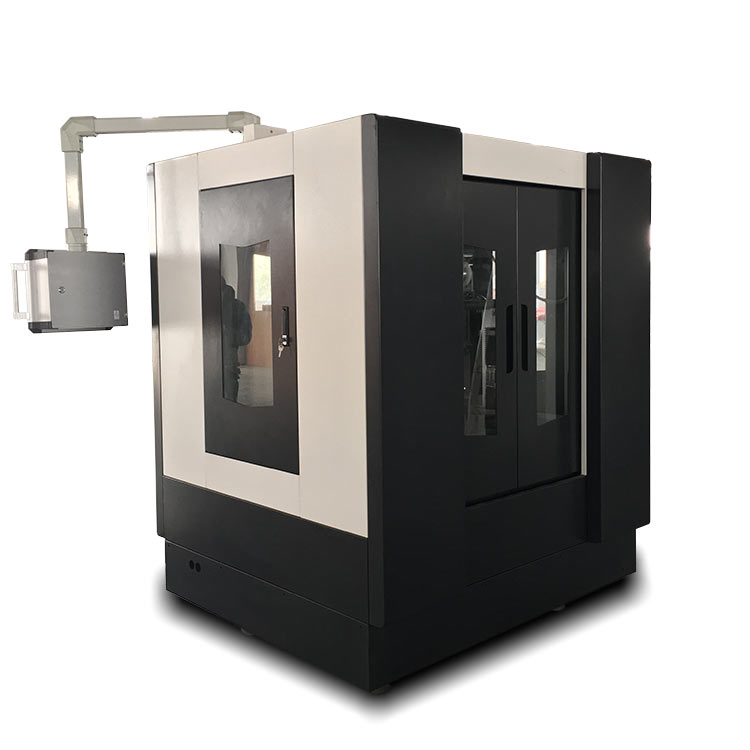

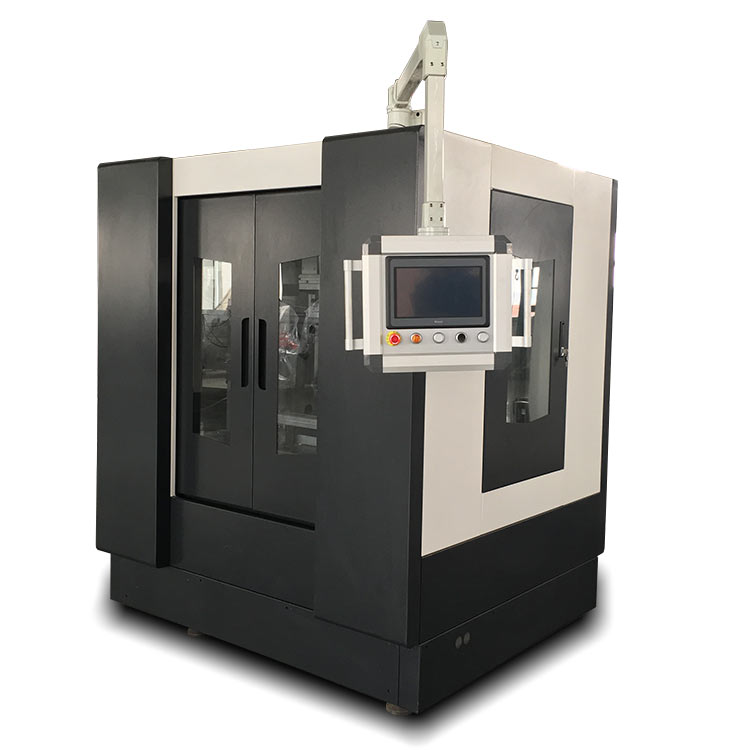

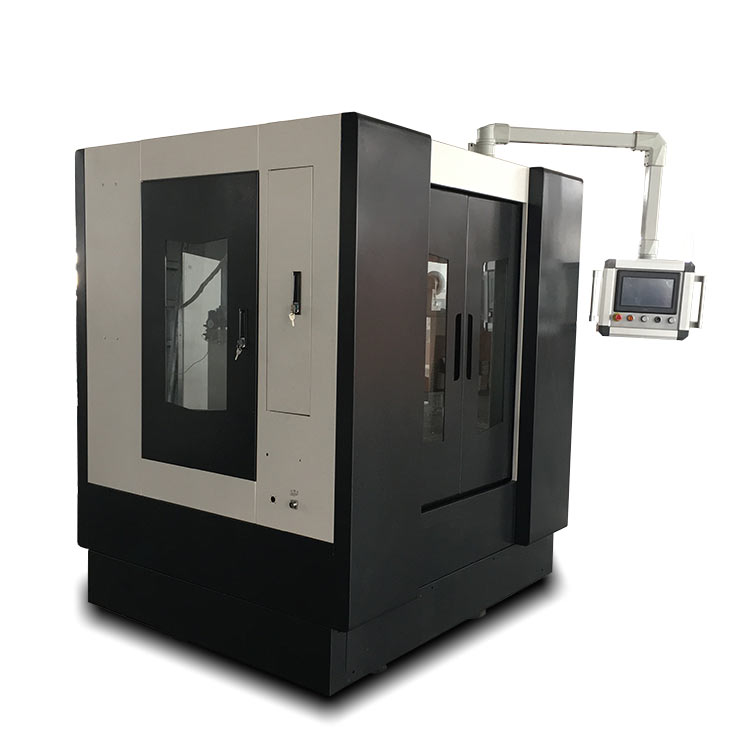

该产品是我公司自主研发的小龙门结构,采用高精度传感器配合优异的控制器实现高速闭环控制。该机床设计为小龙门结构,采用传统铸件,克服了四立柱差动结构金刚石线切割机床不稳定、精度差的缺点,人机接近度好,易操作。利用金刚石线的柔性特点,可控制力道,加工时震动小,对脆性材料的损伤小不易崩裂,特别适合切价值高的脆性材料。

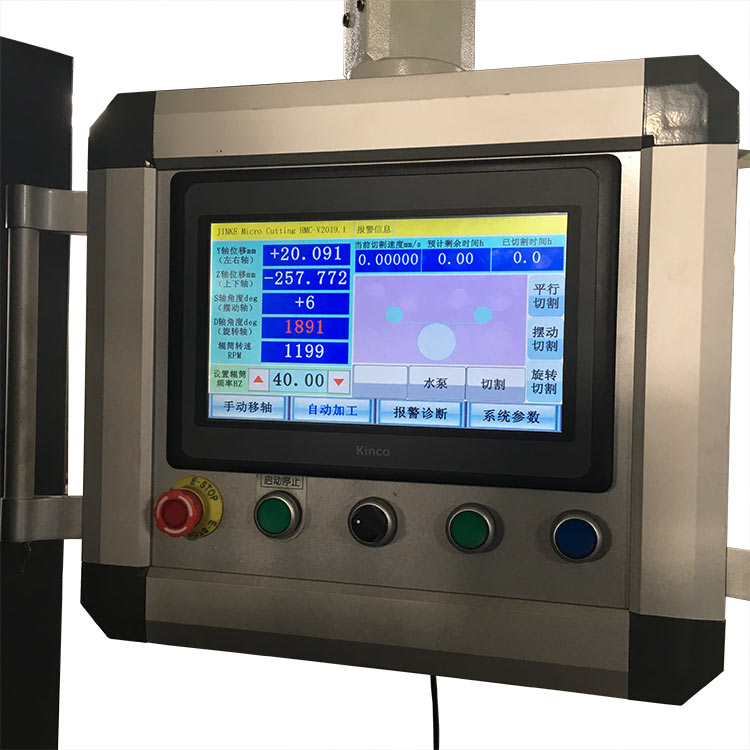

该设备人机界面友好,用户操作容易,控制系统增加电子手轮移轴,操作方便省力,同时也避免了传统机器通过关断XY托板电机使能后再手动摇动托板移动造成的误差。(因为电机在关闭使能时,电机保持扭矩变为0,而再次打开电机使能后,电机扭矩恢复,在这个过程中,再有外力的情况下会造成微小的移位)。

机床特点:

1、设备采用卧式结构,切割更安全。

2本设备床身主体部件采用传统铸铁浇铸,与钢结构相比增加了机床的稳定性。

3拖板由精密滚珠丝杆传动,提高了机床的精度。

4环保型防水罩壳,保证工作时场地的清洁。

5独特合理的涨丝机构,更加提高了机床的切割效率。

6机床电柜合二为一,减少了对场地的占地。

控制系统特点:

本公司软件开发人员根据不同非导电材料的特性,开发独特的切割专用系统,机床电气采用品牌配件,控制系统采用品牌工业电脑,系统增加了故障自动诊断功能,使操作更加简单。机床故障率更低,切割效率更快。

产品结构

款机床切割线具有摇摆功能,加工时工件不动,金刚石线摆动,保证了切割线和材料接触面为点线接触,相比线线接触,有效提高了切割速度,有效降低了切割过程金刚线的散热(散热有效降低金刚石线的拉伸,提高了金刚线的使用寿命)。用户可选择增加旋转台,增加旋转切割工艺,边切边磨,以切带磨的方式提高切片质量和切割速度,安全、高效。

X轴移动分龙门架移动结构和X轴工作台移动结构。




名称

参数

机器尺寸 m

1650*1450*2000

主机净重 kg

1460

最大承重重量 kg

100

工作台尺寸 mm

500*400

工作台行程 mm

300

升降高度 mm

300

导轮中心距 mm

420

最大有效切割厚度 mm

300

X 轴滚珠丝杆螺距 mm

4

Z 轴滚珠丝杆螺距 mm

4

X 轴电机额定扭矩 N.m

4.5

Z 轴电机额定扭矩 N.m

6.0

张力范围 N

90-120

对应气压设定范围 Mpa *2

0.12-0.2

建议张力设置值 N

100

建议气压设定值 Mpa *3

0.16-0.2

导线轮直径 mm

100

导线轮槽数 Cn

V 1

金刚线直径 mm

0.25-0.4

最大线速度 m/s

0-12

切割线总长 m

300

切割速度 mm/min

0.06-120

最大切割尺寸 mm

300*300*300

供电电源

AC220V

机器最大功率

2.0KW

*1、:XY有效切割行程是,实际切割过程中,XY轴行程减去夹具和线架的尺寸

*2*3:为了保证切割过程中,金刚线在高速运行中的张力稳定,2020年以后的产品,我公司选用的张力气缸由原来的TN16*125-S更改为TN20*125-S。根据金刚线的破断力和长期稳定拉力计算后,张力气压设置范围在0.12-0.2MPa之间,建议设定值是0.16MPa因为我们的张力气缸直径比去年老款产品大一号,所有气压有原来的0.4M降低到0.16MPa。)


保修信息

保修政策

全国联保,享受三包服务

质保时间

1

质保备注

1年有限现场保修(3个工作日)

客服电话

0523-86883299;17798896369

电话备注

周一至周五:8:30-17:00节假日休息

详细内容

一、免费负责调试;
二、产品实行三包服务一年,终身维修;
三、备件长期有偿优惠供应;
四、培训方式分两种形式,一种是客户可派1-2名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理。第二种方式是机床到货后,我公司派调试人员上门调试及免费培训用户;
五、售后服务:
  保修期内因设备出现故障(非人为因素造成),均可享受免费服务,服务方式为电话指导及上门服务两种,当电话指导无法解决问题时,我公司将派专业维修人员免费上门服务。
  三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担。

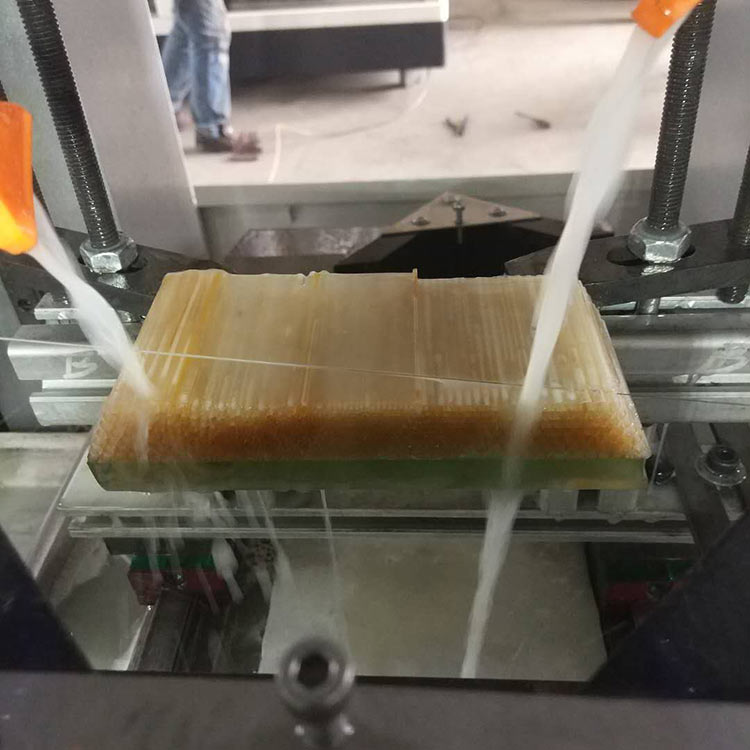

卧式单线金刚石切割机切样
