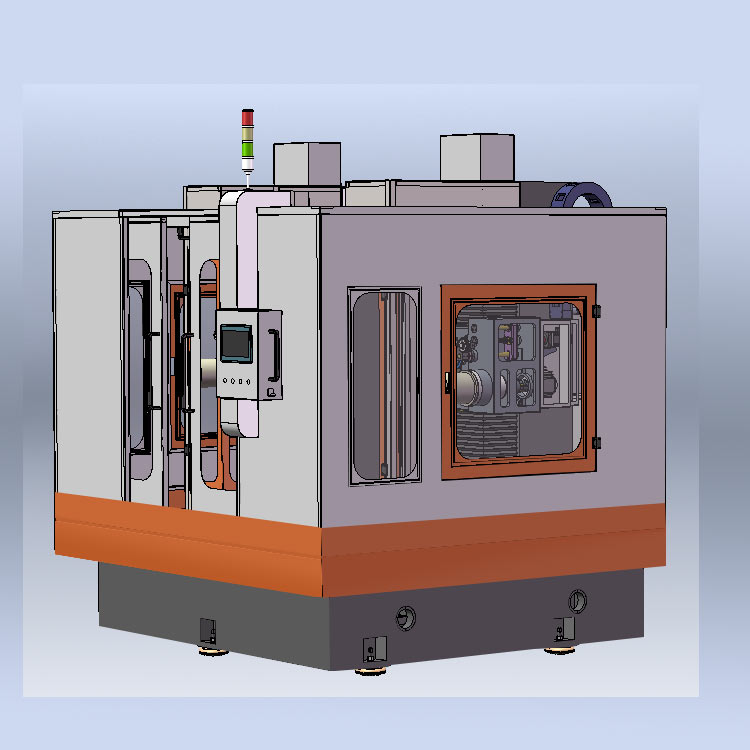

GKH350P1型单线金刚石线切割机

产品价格:
¥电议或面议
产       地:
江苏省泰州市
产品摘要:
GKH350P1型单线金刚石线切割机为双立柱小龙门卧式结构机床,往复循环走丝运动切割。主要是用线切割方式切片的设备,适合任何低于金刚石硬度的脆性材料。
咨询热线:
订购流程:

GKH350P1型单线金刚石线切割机为双立柱小龙门卧式结构机床,往复循环走丝运动切割。主要是用线切割方式切片的设备,适合任何低于金刚石硬度的脆性材料,加工尺寸切圆柱Φ350mm厚度200mm、方料350mm×400mm厚度200mm

切割线具有摇摆功能,减少切割线和工件接触面积,有效提高了切削力同时也提高了切割速度,增加了硬度比较高的材料、尺寸大的工件的切割能力,有效降低切割过程金刚线的热量(散热的有效降低,提高了金刚线的使用寿命)

产品特点:

1)高刚性床身:床身采用传统铸铁浇铸,与钢结构相比增加了机床的稳定性。

2)高精度进给:拖板由精密滚珠丝杆传动,进给速度精确到0.0001mm/s,切割更精密。

3)龙门结构设计:采用龙门结构,稳定性好,精度有保障。落料安全。

4)往复走丝运动:此款结构使用范围广,理论上来说,低于金刚石硬度的脆性材料都可以切割。

5)紧丝:采用气动双边紧丝机构,提供较高的张力,比重力紧丝装置更稳定,精度稳定。

6)辅助装置:机床安装手轮等辅助装置,方便上丝操作。

7PLC触摸屏操作控制系统,傻瓜式智能数控切割系统,即使没有操作经验的也能半小时内学会操作。

8)一体机型:系统和床身一体机型,不占空间。

9)噪音低:设备运行产生的噪音低,有效改善工作环境。

10)环保低碳:物理方式切割,不改变工件的物理属性。全封闭环保罩壳设计,保持加工环境的整洁。




技术参数

名称

参数

机器尺寸 m

1650*1450*2000

主机净重 kg

1500

最大承重重量 kg

100

工作台尺寸 mm

500*400

工作台行程 mm

350

升降高度 mm

300

导轮中心距 mm

420

最大有效切割厚度 mm

200

X 轴滚珠丝杆螺距 mm

4

Z 轴滚珠丝杆螺距 mm

4

X 轴电机额定扭矩 N.m

4.5

Z 轴电机额定扭矩 N.m

6.0

张力范围 N

90-120

对应气压设定范围 Mpa *2

0.12-0.2

建议张力设置值 N

100

建议气压设定值 Mpa *3

0.16-0.2

导线轮直径 mm

100

导线轮槽数 Cn

V 1

金刚线直径 mm

0.25-0.4

最大线速度 m/s

0-12

切割线总长 m

400

切割速度 mm/min

0.06-120

最大切割尺寸 mm

350*400*200

供电电源

AC220V

机器最大功率

2.5KW

*1、:XY有效切割行程是,实际切割过程中,XY轴行程减去夹具和线架的尺寸

*2*3:为了保证切割过程中,金刚线在高速运行中的张力稳定,2020年以后的产品,我公司选用的张力气缸由原来的TN16*125-S更改为TN20*125-S。根据金刚线的破断力和长期稳定拉力计算后,张力气压设置范围在0.12-0.2MPa之间,建议设定值是0.16MPa。(因为我们的张力气缸直径比去年老款产品大一号,所有气压有原来的0.4M降低到0.16MPa。)

可选配件

1、 可选择立柱电动升降功能

2、 可选择配置吸尘器

3、 可选择环保型钣金

4、 可选购导轮、金刚线、轴承等消耗品


保修信息

保修政策

全国联保,享受三包服务

质保时间

1

质保备注

1年有限现场保修(3个工作日)

客服电话

0523-86883299;17798896369

电话备注

周一至周五:8:30-17:00节假日休息

详细内容

一、免费负责调试;
二、产品实行三包服务一年,终身维修;
三、备件长期有偿优惠供应;
四、培训方式分两种形式,一种是客户可派1-2名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理。第二种方式是机床到货后,我公司派调试人员上门调试及免费培训用户;
五、售后服务:
  保修期内因设备出现故障(非人为因素造成),均可享受免费服务,服务方式为电话指导及上门服务两种,当电话指导无法解决问题时,我公司将派专业维修人员免费上门服务。
  三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担。
