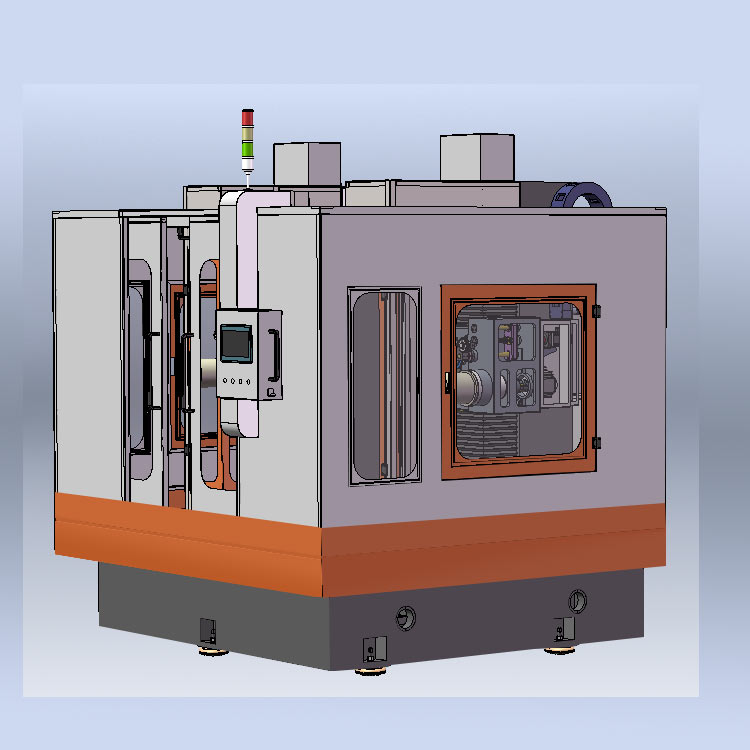

卧式金刚石线切割机GKH500P1

产品价格:
¥电议或面议
产       地:
江苏省泰州市
产品摘要:
GKH500P1型卧式金刚石线切割机,适用于所有硬度低于金刚石的脆性材料,包括导电材料、半导电材料和非导电材料都可以。此款机床主要用于切片,是单线切割机。
咨询热线:
订购流程:

GKH500P1型卧式金刚石线切割机,广泛适用于硬度低于金刚石的脆性材料,包括导电材料、半导电材料和非导电材料都可以。此款机床主要用于切片,是单线切割机。它是双立柱双丝筒结构,双边紧丝张力系统。切割尺寸:圆柱直径500mm长度300mm、方料500mm×500mm厚度300mm


产品特点:

1)高刚性床身:床身采用传统铸铁浇铸,与钢结构相比增加了机床的稳定性。

2)高精度进给:拖板由精密滚珠丝杆传动,进给速度精确到0.0001mm/s,切割更精密。

3)龙门结构设计:采用龙门结构,稳定性好,精度有保障。落料安全。

4)往复走丝运动:此款结构使用范围广,理论上来说,低于金刚石硬度的脆性材料都可以切割。

5)紧丝:采用气动双边紧丝机构,提供较高的张力,比重力紧丝装置更稳定,精度稳定。

6)辅助装置:机床安装手轮等辅助装置,方便上丝操作。

7PLC触摸屏操作控制系统,傻瓜式智能数控切割系统,即使没有操作经验的也能半小时内学会操作。

8)一体机型:系统和床身一体机型,不占空间。

9)噪音低:设备运行产生的噪音低,有效改善工作环境。

10)环保低碳:物理方式切割,不改变工件的物理属性。全封闭环保罩壳设计,保持加工环境的整洁。


产品结构

采用双辊筒收放线,龙门结构,有效降低了导轮数量,减小金刚石线运行长度,同时可提供较高的切割张力。

切割线具有摇摆功能,减少切割线和工件接触面积,有效提高了切削力同时也提高了切割速度,增加了硬度比较高的材料、尺寸大的工件的切割能力,有效降低切割过程金刚线的热量(散热的有效降低,提高了金刚线的使用寿命)

X轴移动分龙门架移动结构和X轴工作台移动结构。


技术参数

名称

参数

备注

工件加工尺寸mm

L500*W500*H300

横截面最大直径500

X轴平移尺寸mm

500

工作台

切割速度mm^2/h

70000

以石英材料为例

切割进给速度mm/h

0-1000


金刚线运行速度m/min

1200


金刚线线径mm

0.2-0.4


金刚线储丝量

2Km

根据机型大小变更

导轮数量 个

8


摆动角度 °

45


其他参数

名称

参数

备注

电源

3AC380V+N+PE


最大功率

约10KW

根据机型大小变更

实际运行功率

约5KW

根据机型大小变更

收放线电机

0.75~1.5KW * 2

根据丝筒直径大小变更

排丝电机

0.75KW * 2


张力电机

1KW * 2


工作台升降电机

1.0KW


工作台平移电机

0.75KW * 2


冷却液水泵电机

0.75KW


我公司产品不定期更新,产品参数与实际可能略有差异,仅供参考,网上有些没能及时更新,敬请以实际沟通为准。


保修信息

保修政策

全国联保,享受三包服务

质保时间

1

质保备注

1年有限现场保修(3个工作日)

客服电话

0523-86883299;17798896369

电话备注

周一至周五:8:30-17:00节假日休息

详细内容

一、免费负责调试;
二、产品实行三包服务一年,终身维修;
三、备件长期有偿优惠供应;
四、培训方式分两种形式,一种是客户可派1-2名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理。第二种方式是机床到货后,我公司派调试人员上门调试及免费培训用户;
五、售后服务:
  保修期内因设备出现故障(非人为因素造成),均可享受免费服务,服务方式为电话指导及上门服务两种,当电话指导无法解决问题时,我公司将派专业维修人员免费上门服务。
  三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担。
