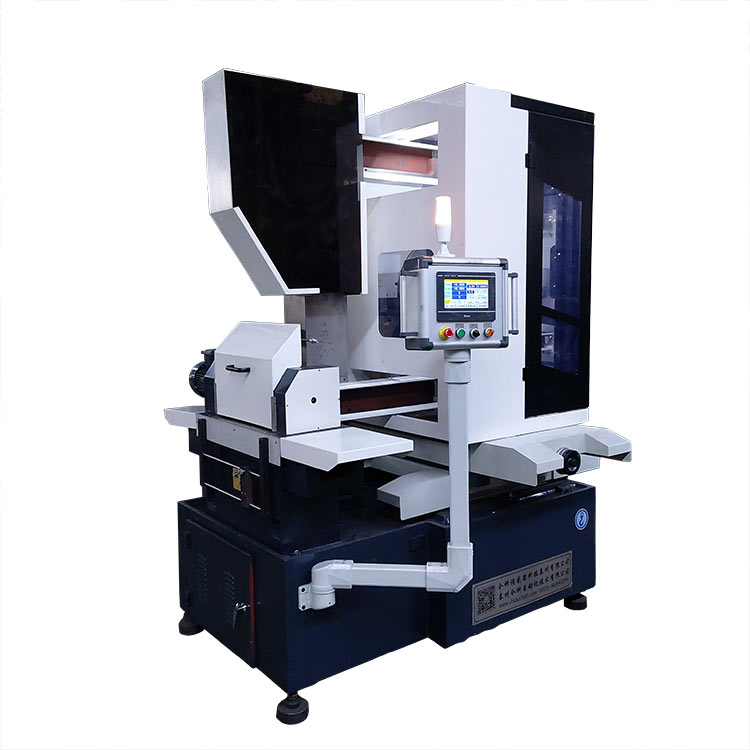

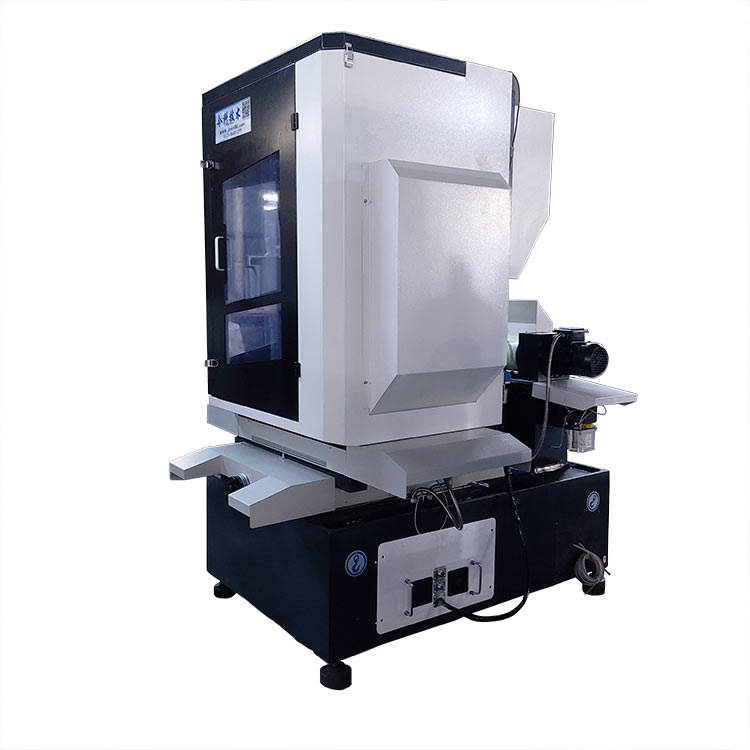

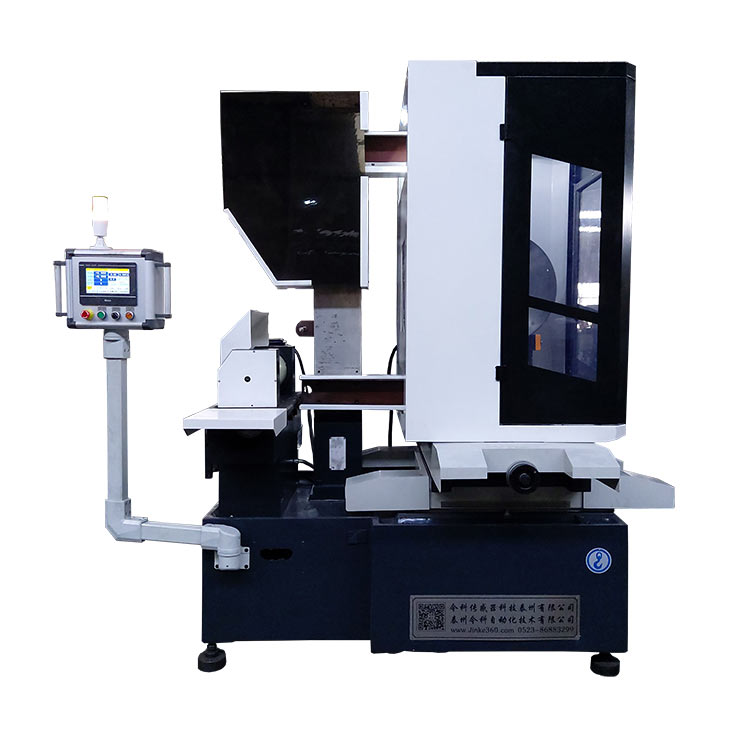

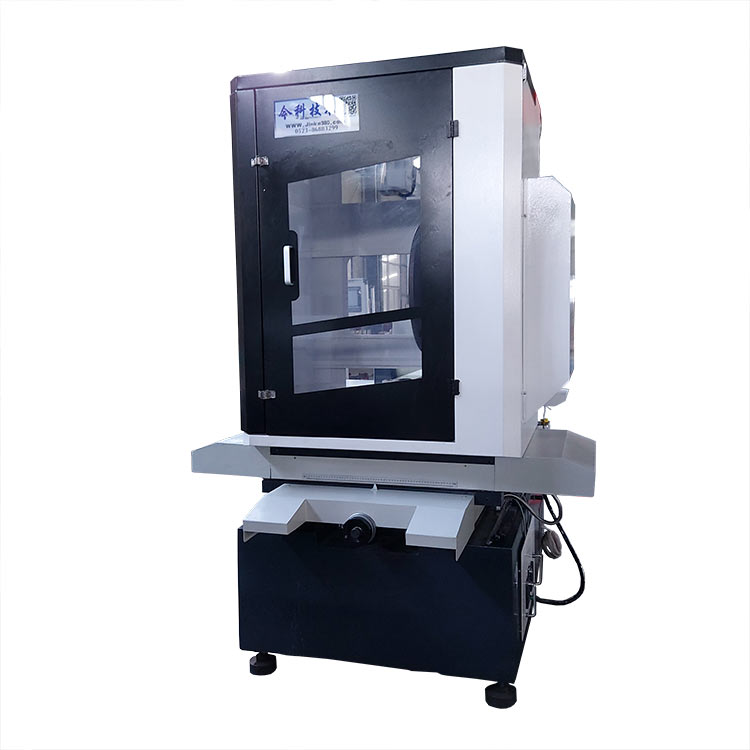

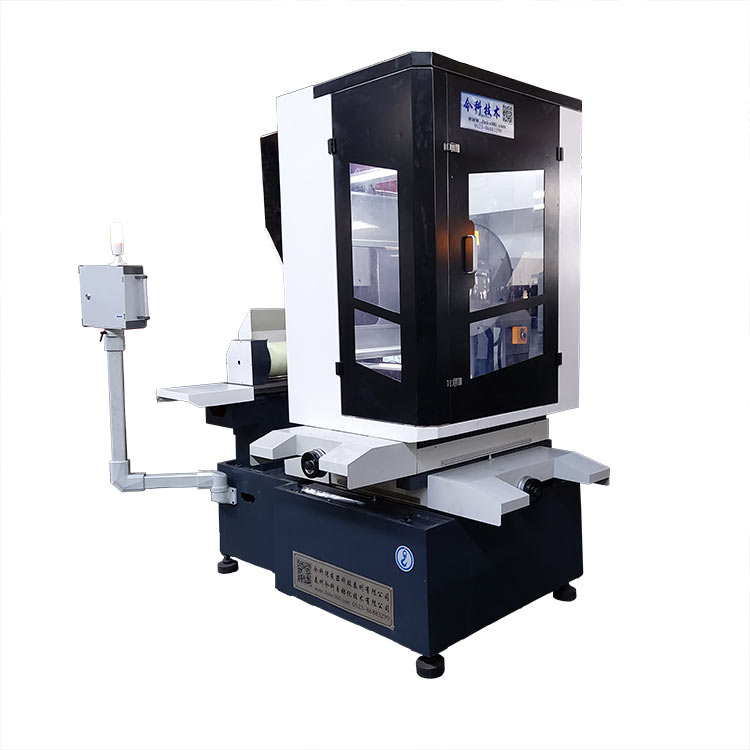

精密金刚石线切割机GKCT5030P1

产品价格:
¥电议或者面议
产       地:
江苏省泰州市
产品摘要:
精密金刚石线切割机GKCT5030P1是立式单线金刚石线切割机,物理加工方式,恒张力切割,智能控制系统,低加工成本金刚石线切割机。
咨询热线:
订购流程:

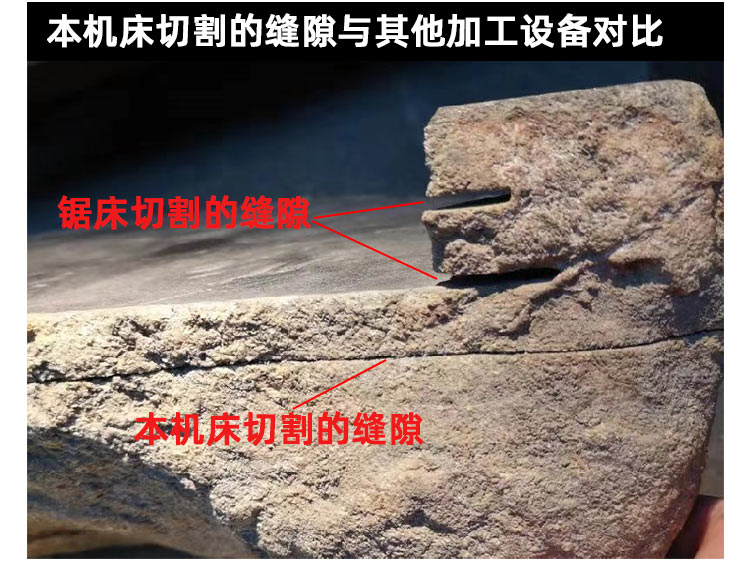

精密金刚石线切割机切缝大小

精密金刚石线切割机切缝大小

设备用途:

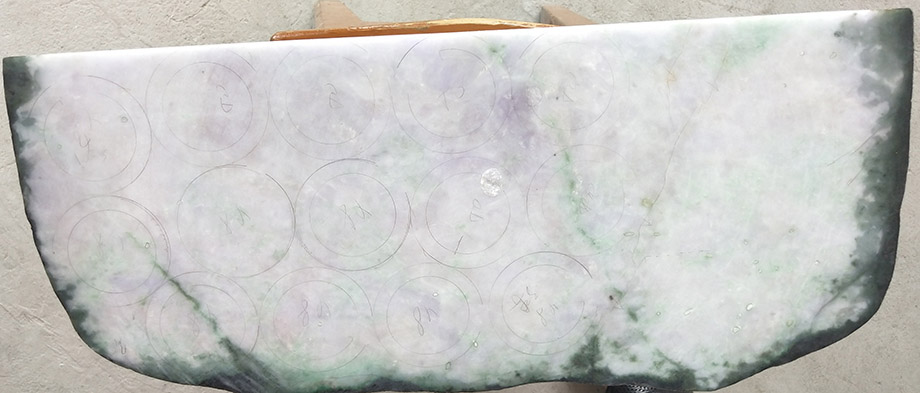

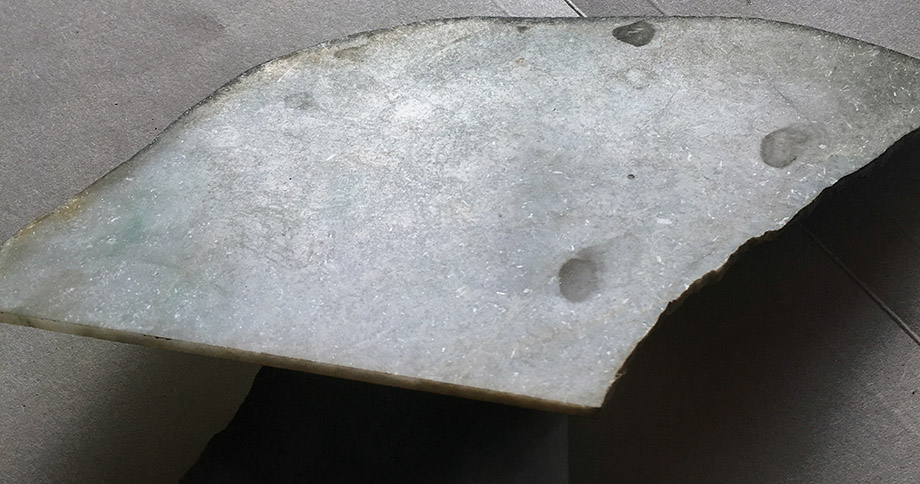

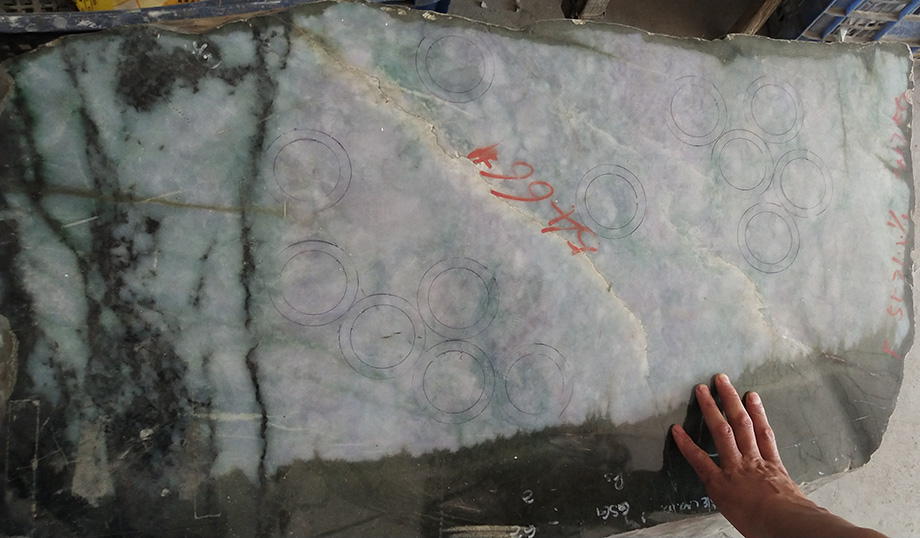

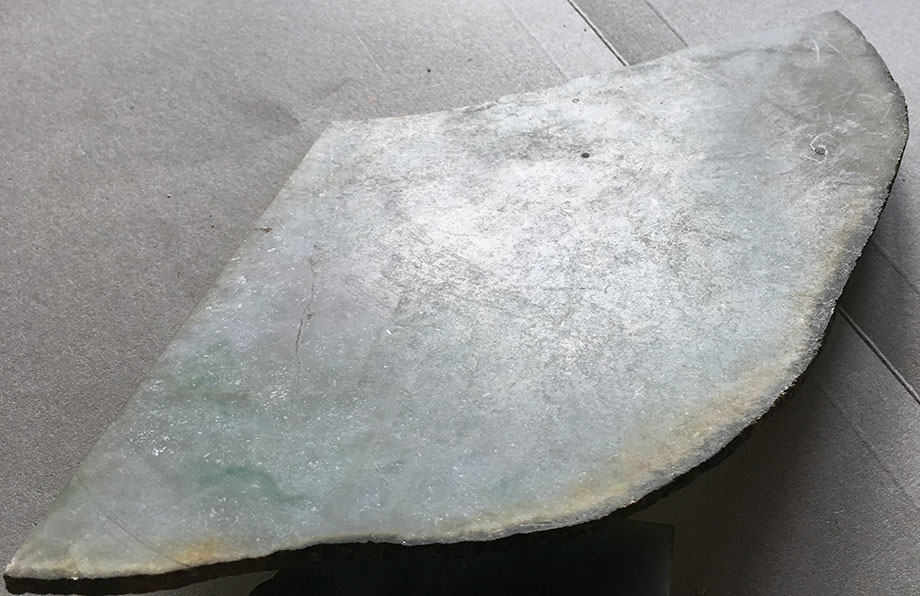

GKCT5030P1型往复式金刚石线切片机广泛用于导电、半导电和不导电脆性材料截断、取片、去头尾切割加工,如石墨、半导体材料硅、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材料、稀土材料、光学材料、自然岩石地球页岩岩心、新型建筑材料保温隔热材料镀膜玻璃、翡翠玉石玛瑙只要硬度小于金刚石(莫氏硬度脆性材料均在加工范围内。

加工能力:

Φ500mm×L300mm

产品结构

立式竖切,单线,往复,切片。

性能优点:

1能对各类脆性材料完成截断、取头尾、切片等操作。
2整机主体采用传统铸件,结构稳定性好,确保刚性和长期精度。
3配置数显操作平台,伺服电机控制进给速度,PLC触摸屏操作,实现半自动切割。
4根据设定长度和数量,实现切割长度自动定位,切割后自动退线,切割后自动移轴切回等功能。附加的智能功能:故障报警自诊断功能,帮助户轻松解决使用过程中遇到问题。
5主导轮采用伺服电机驱动,线速度可调节,且振动小、噪音低、能耗低。
6弩形线架结构,恒张力进给不抖丝,提升加工质量。
7采用规格0.25~0.45mm金刚石线切割,能满足90%以上脆性材料的切割需求。切割成品率高、切割面光洁平整、切缝窄损耗少。
8本机床有丝筒、X轴、Y轴、旋转轴和水泵5个电机,总功率不足2KW,消耗功率在1.7KW以内,其他工具机床动则十几KW的消耗。
9设备操作简便易掌握,作业人员上岗培训时间短。
10配备自动上线装置,换线简单。
11设备结构紧凑占地面积少,维护成本低。

性能特点:

1)设备可连接物联网。把设备联网,用户通过手机就可以操控设备和查看设备运行情况。
2可以选购是否增生产中心平台功能,实现多台设备展示在一平台上,实现数一、流程一、生产统范。多站一人完成控,降低运营成本。

3)往复式放线和收线,多种走线模式,可以选择递进送线切割,如走100米回99.9米
4高精度旋转工作台可实现360°旋转切割、与金刚石线往复同步逆向旋转切割、角度摆动切割三种加工工艺,边切割边修磨,以切带磨,提升加工质量。

5)可选装金刚石线弯曲度检测装置。加工时,金刚石弯曲度越小,切割质量就越好。本机的工作台安装有金刚石线弯曲度检测装置,把金刚石线弯曲度控制在合理范围内,保证了切割质量,操作更省心。

6)控制系统增加电子手轮移轴,操作方便省力,同时也避免了传统机器通过关断XY托板电机使能后再手动摇动托板移动造成的误差。


产品细节

弯曲度检测

弯曲度检测装置,控制切割质量

加厚床身

加厚床身,杜绝偷工减料

微切系统

智能微切控制系统

环形金刚石线切割机切片设备GKO4550P 数控金刚石砂线机

配有手摇脉冲移轴手轮

高精度旋转台

新设计铸造的转台,稳定,精度高

弩形线架结构

弩形线架结构,恒张力切割

一体机型

一体机型,节省占地面积

加长加大丝筒

加长加大丝筒,增加金刚石线量

亚克力天窗

亚克力天窗,光线更好

故障报警诊断

增加故障报警自诊断功能

喷水嘴

水冷系统做成喷水嘴设计

油水分离器

油水分离器


操作很简单,即使是没有数控基础的,半小时内能学会。

控制面板显示屏加工界面

报警诊断界面和系统参数界面


产品身份证

今科承包商准入管理系统是一套基于产品上的二维码标识来对产品进行追溯、验证、管理的互联网信息管理系统。通过用手机扫描产品上的二维码即可查询到产品的出厂、性能、操作说明、常见故障等内容,方便产品使用者及时掌握产品的相关信息,更好、更规范的用好产品,提升企业生产效率。

今科每台机床都会有这样一个二维码产品身份证。

今科机床身份证明



定制选择

默认数控系统切一个产品规格。可定制选择在一个工件上切割2个到3个产品规格,比如在同一个工件上切一个厚度为2mm的3片、切3mm的5片。

单规格切割参数加工界面多规格参数设定加工界面


机床参数

机床类型

单线金刚石线切割机,全自动金刚石线切割机,立式金刚石线切割机,往复运动走丝金刚石线切割机,一体式金刚石线切割机,落地式金刚石线切割机,切片用金刚石线切割机,C型金刚石线切割机,中型金刚石线切割机

产品定位

经济型商用、家用、实验室用

机床型号

GKCT5030P1

工作台行程X×Y

400×500mm

Z轴(旋转轴)

贴盘直径D:500mm

切割尺寸

Φ500mm×300mm

线架间距

650mm

切割线条数

1

张丝机构

弩形张丝

金刚石线直径

0.2~0.4mm

辅助功能

上丝套装、手摇脉冲发生器、金刚石线直线检测装置

加工件重量范围

≤70kg

走丝速度

13m/s

张力波动

50g

储丝量范围

360米(线径0.37mm)

切割方式

竖切、旋转顶切

外形尺寸

长宽高1850×1100×2100mm





系统参数

控制系统

今科(微切数控系统)

功能

急停、暂停、直线切、旋转切、自动检测等

切割速度范围

0~99999²mm/小时(可根据材料具体情况调节上限)

进给速度范围

0.0001mm/s~1mm/s (可根据材料具体情况调节上限)

转台速度

0~240

工作台转动方式

连续旋转

D轴角度

0~360

辊筒频率HZ

0~50

往返次数

1.36次/min

转动角度

0~360度

转动速度

0~200

换向时间

0~3秒

智能功能

自动诊断报警功能、自动计算切割时长、实时位移实时计算进给量





耗材

消耗品

电镀金刚石线

配件

聚氨酯导线轮





易损件

易损件明细

导轮

轴承





其它参数

显示屏

中文显示PLC触摸显示屏

机床消耗总功率

1.66kW

产品重量

1200kg

电源电压

单相AC220V

压缩空气压力

0.7MPa

油水分离器

自动排水

张力

0.3Mpa~0.4Mpa

环境参数

工作温度:12-30℃,工作湿度:20-60%





附件

标准配件

1、张紧轮   1个

2、导向轮3个

3、十字夹具  1套

4、水泵   1个

5、水箱 1个

6、上丝装置

可选赠送配件

1、金刚石线(Φ0.37mm)

2、静音无油空气压缩机

我公司产品不定期更新,产品参数与实际可能略有差异,仅供参考,网上有些没能及时更新,敬请以实际沟通为准。

保修信息

保修政策

全国联保,享受三包服务

质保时间

1

质保备注

1年有限现场保修3个工作日

客服电话

0523-86883299;17798896369

电话备注

周一至周五:8:30-17:00(节假日休息

详细内容

一、免费负责调试;
二、产品实行三包服务一年,终身维修;
三、备件长期有偿优惠供应;
四、培训方式分两种形式,一种是客户可派1-2名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理。第二种方式是机床到货后,我公司派调试人员上门调试及免费培训用户;
五、售后服务:
  保修期内因设备出现故障(非人为因素造成),均可享受免费服务,服务方式为电话指导及上门服务两种,当电话指导无法解决问题时,我公司将派专业维修人员免费上门服务。
  三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担。
