加工实例:碳化硅切割圆柱记录

浏览次数:40次 发布日期:2021-11-07

加工实例:碳化硅切割圆柱记录

今科往复走丝运动金刚石线切形机加工实例:碳化硅切割圆柱记录

泰州今科自动化技术_

尺寸长**高:

试样材质

碳化硅

试样描述

不规则形状,厚度10 mm

加工要求

圆形切割。

试样加工机器

JINKE_GKOX3040型 往复线金刚线切形机.

金刚线

金刚石线参数(直径0.37mm,长度300m)

冷却方式

冷却液浇注冷却,一方面对金刚石线降温,延迟线的使用寿命,另一方面对切割面降温,减小温度对试样的影响。

第一刀切割数据

项目

单位

数据

备注

切割厚度

mm

10


切割直径

mm

7.5


切割周长

mm

23.55


切割速度

mm/s

0.005


切割速度

mm/Min

0.3


清角时间

s

60


金刚线速度

m/s

4


金刚线补偿

mm

0.18


切割时间

h

25

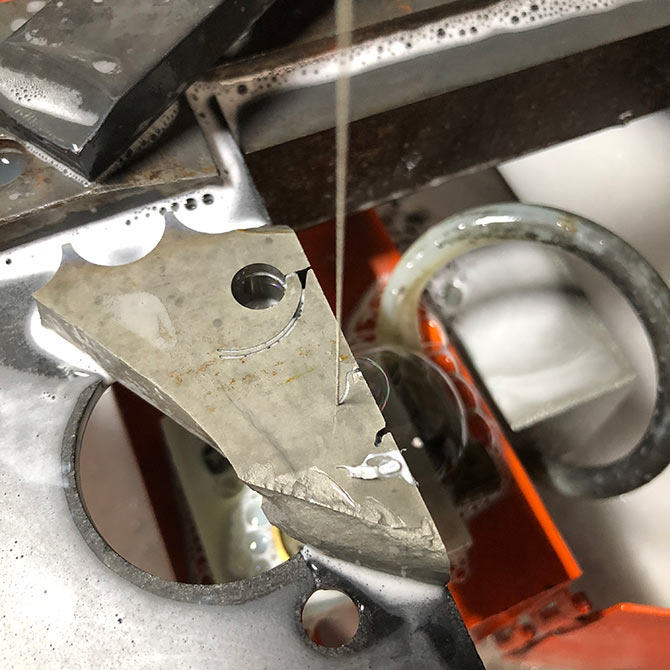

加工实例:碳化硅切割圆柱记录

加工实例:碳化硅切割圆柱记录

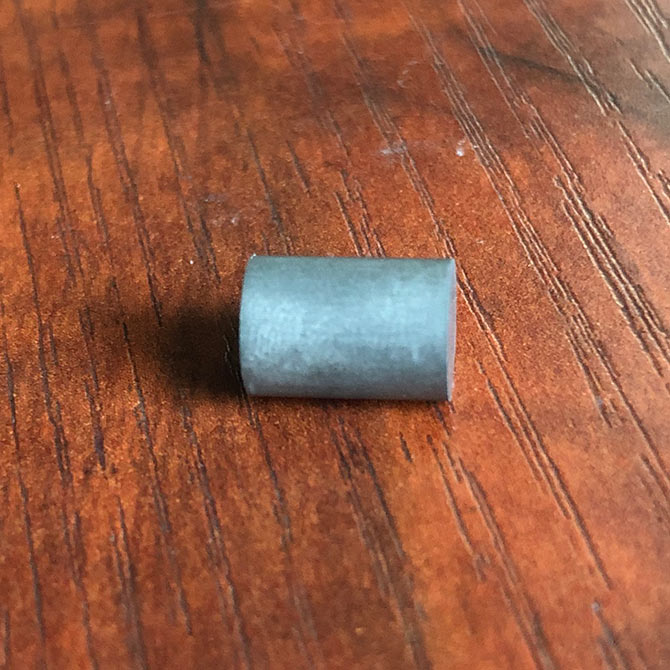

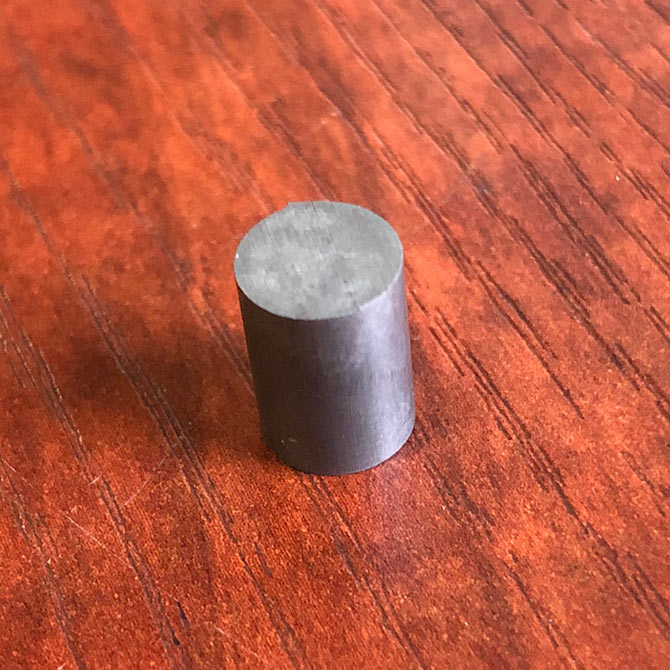

第一刀切割结果

切割完尺寸:直径 7.1 mm

第二刀切割数据

项目

单位

数据

备注

切割厚度

mm

10


切割直径

mm

7.5


切割周长

mm

23.55


切割速度

mm/s

0.005


切割速度

mm/Min

0.3


清角时间

s

10


金刚线速度

m/s

4


金刚线补偿

mm

0.18


切割时间

h

2


加工实例:碳化硅切割圆柱记录

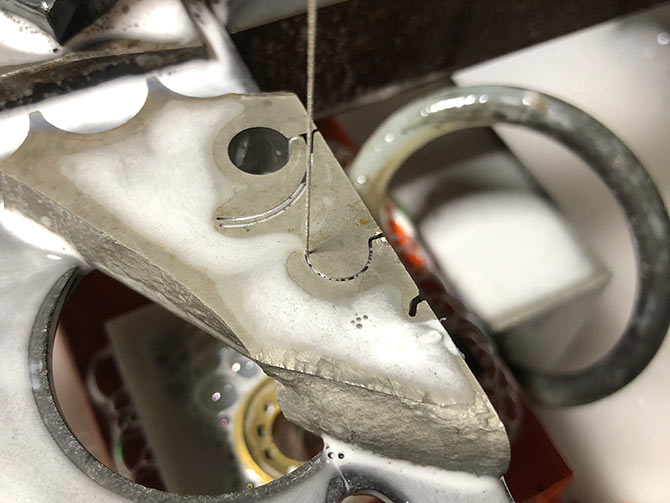

碳化硅切割第二刀

下图为切割效果

加工实例:碳化硅切割圆柱记录

加工实例:碳化硅切割圆柱记录

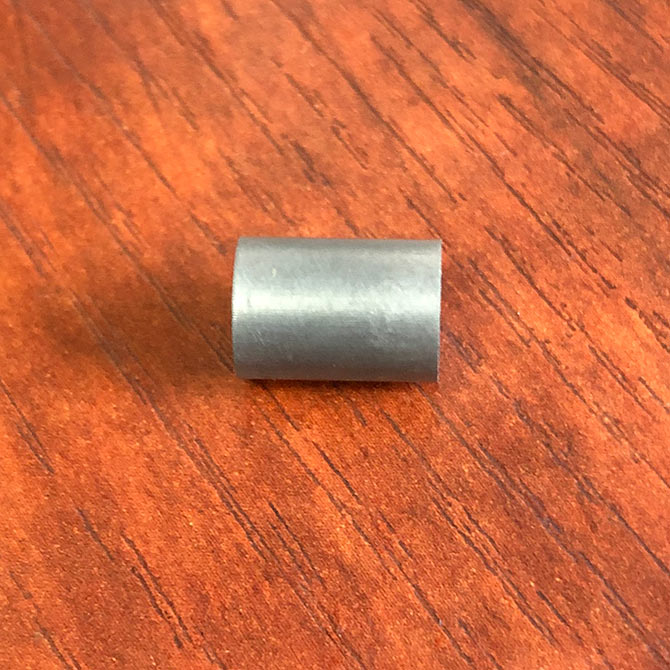

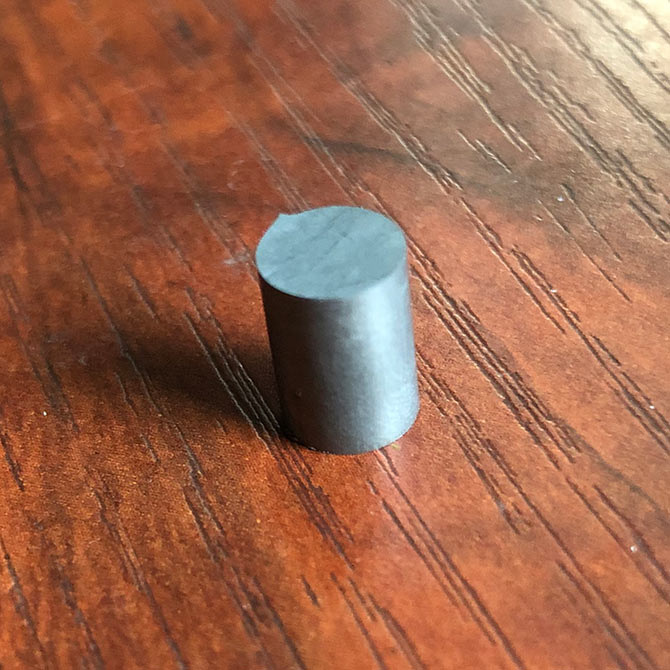

第二刀切割结果

切割完尺寸:直径 7.1 mm

第三刀切割数据

项目

单位

数据

备注

切割厚度

mm

10


切割直径

mm

15


切割周长

mm

47.1


切割速度

mm/s

0.005


切割速度

mm/Min

0.3


清角时间

s

10


金刚线速度

m/s

4


金刚线补偿

mm

0.18


切割时间

h

350


加工实例:碳化硅切割圆柱记录

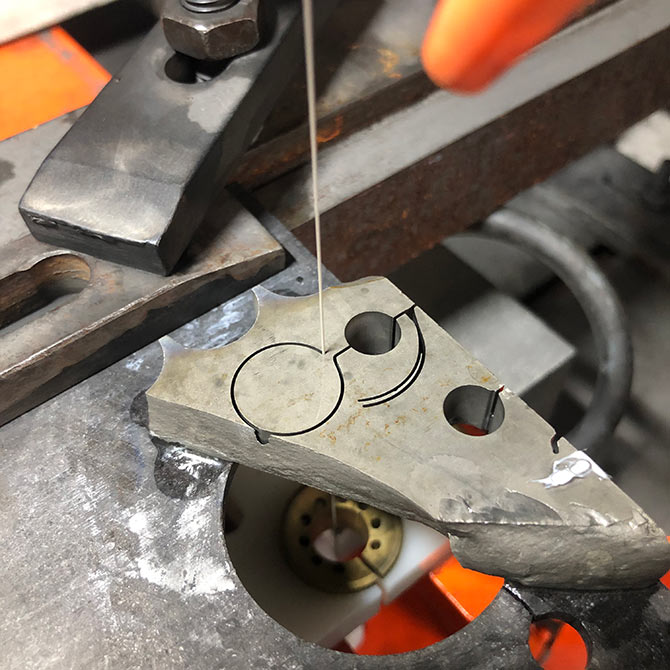

切割第三刀

加工实例:碳化硅切割圆柱记录

加工实例:碳化硅切割圆柱记录

加工实例:碳化硅切割圆柱记录

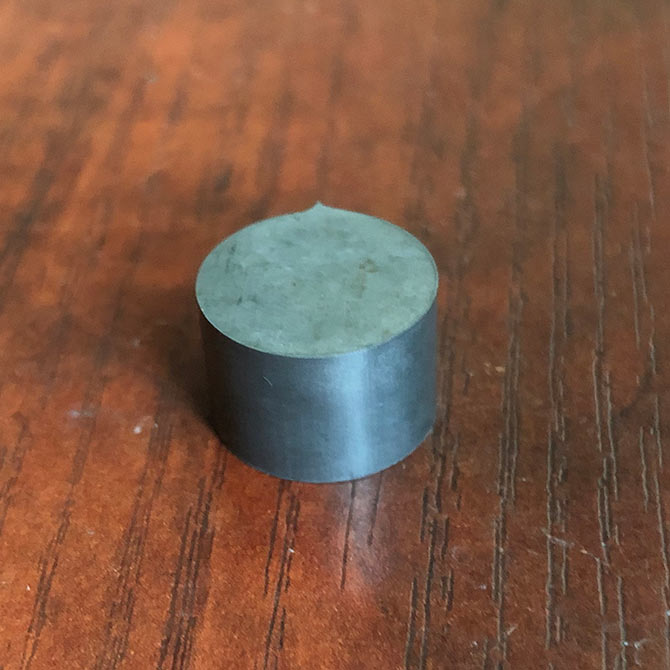

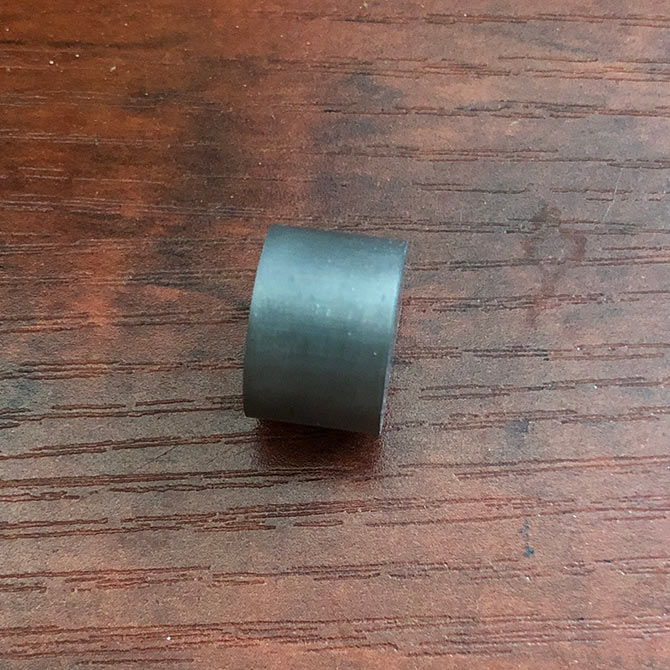

第三刀切割结果

切割完尺寸:直径 14.7 mm
