加工实例:厚度141mm蓝宝石圆柱切割六边形

浏览次数:1560次 发布日期:2021-11-12

加工实例:厚度141mm蓝宝石圆柱切割六边形

加工实例:今科C型切形机,厚度141mm蓝宝石圆柱切割六边形

泰州今科自动化技术_

尺寸长**高:

试样材质

蓝宝石

试样描述

圆柱形状,直径 30mm,高度 141mm

加工要求

六边形切割。

试样加工机器

JINKE_GKOX3040往复线金刚线切形机器.

金刚线

金刚石线参数(直径0.37mm,长度2㎞)

冷却方式

冷却液浇注冷却,一方面对金刚石线降温,延迟线的使用寿命,另一方面对切割面降温,减小温度对试样的影响。

 切割前的准备工作:切割前,把蓝宝石圆柱固定在石墨板上,再把石墨板固定在工作台的工件架上。

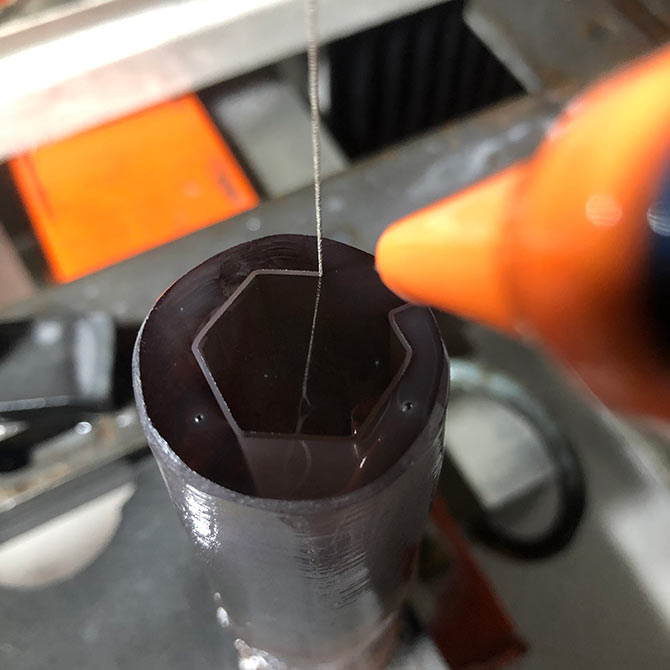

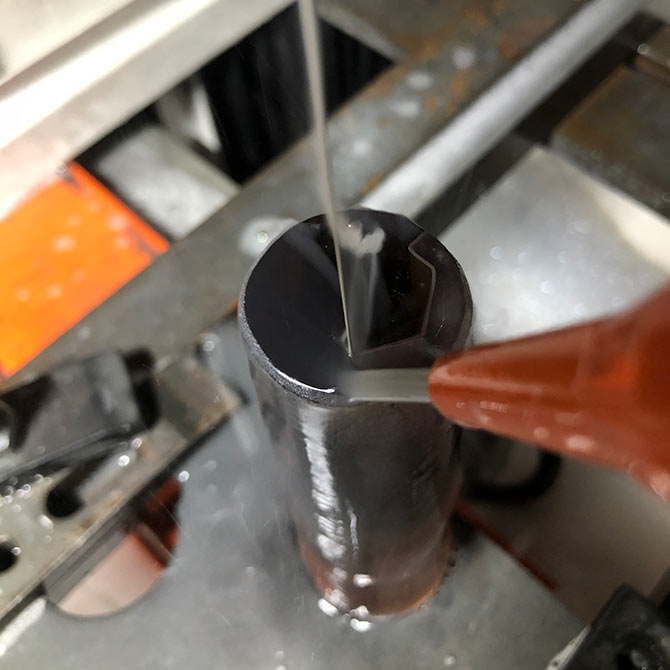

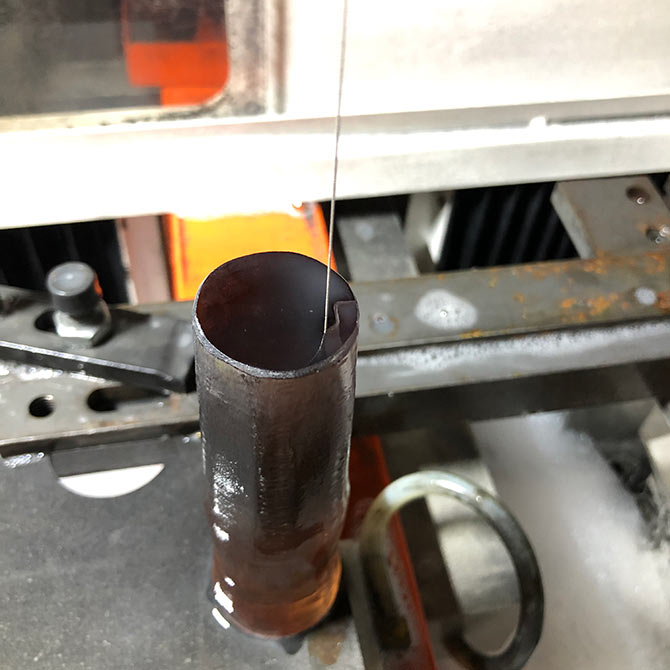

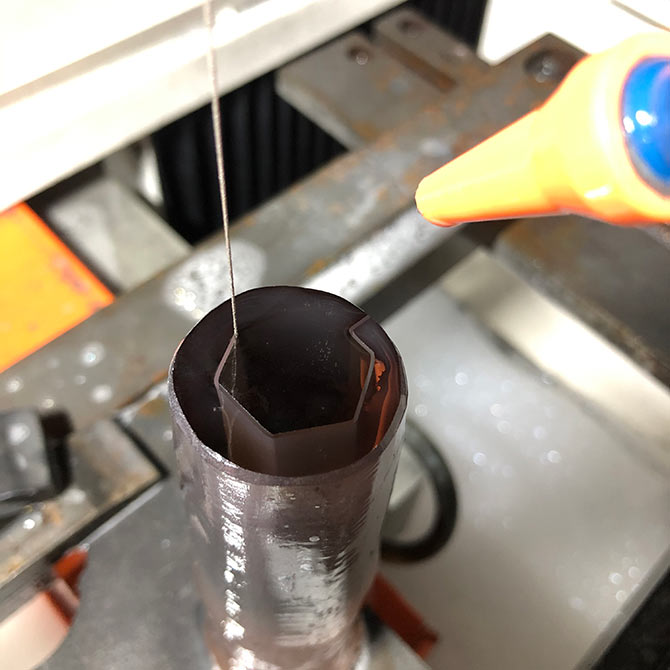

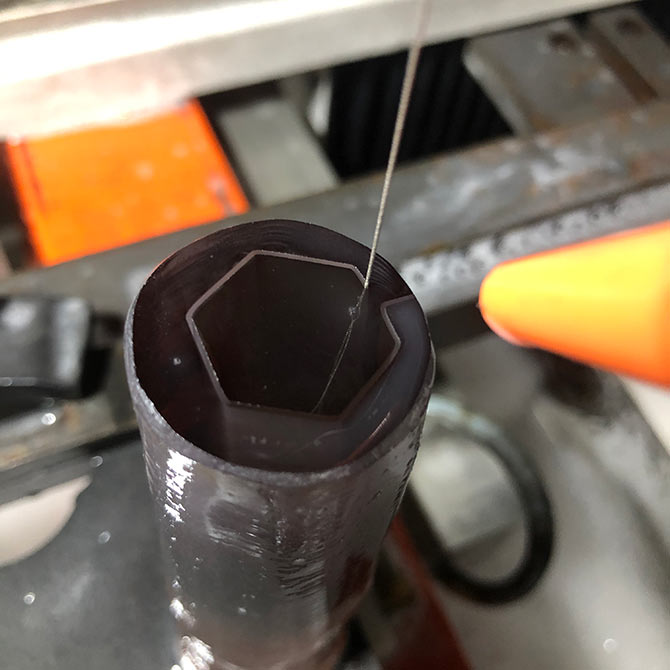

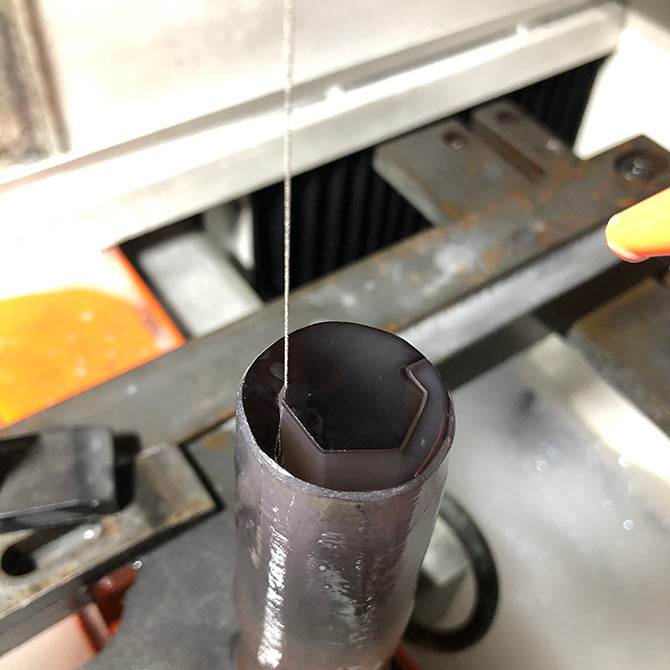

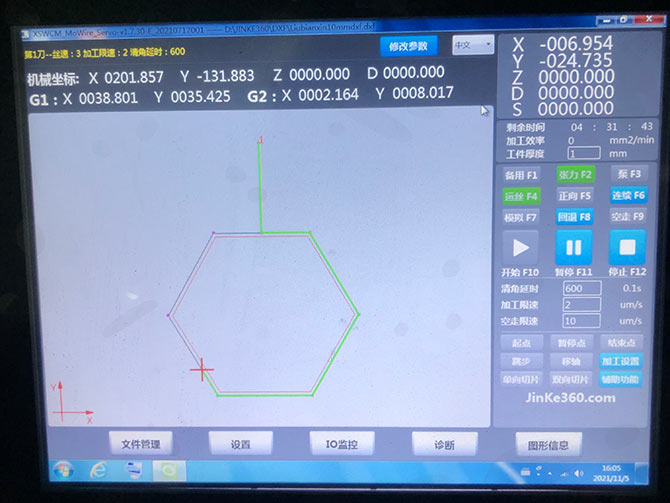

切割描述:把有DXF图纸的U盘插入在JINKE_GKOX3040往复线金刚线切形机的控制面板上,直接导入图纸切割。先从蓝宝石圆柱的外围进刀切割一个引子再正式切割所需图形。当天没切割完,按下暂停,第二天再启动切割。整个图形切割用时十个半小时。

 切割工艺为直线切割。

加工实例:厚度141mm蓝宝石圆柱切割六边形

加工实例:厚度141mm蓝宝石圆柱切割六边形

加工实例:厚度141mm蓝宝石圆柱切割六边形

加工实例:厚度141mm蓝宝石圆柱切割六边形

加工实例:厚度141mm蓝宝石圆柱切割六边形

加工实例:厚度141mm蓝宝石圆柱切割六边形

加工实例:厚度141mm蓝宝石圆柱切割六边形

切割数据

项目

单位

数据

备注

切割高度

mm

141


切割边长

mm

10


切割周长

mm

60


切割速度

mm/s

0.002


切割速度

mm/Min

0.12


清角时间

s

60


金刚线速度

m/s

3


金刚线补偿

mm

0.4


切割时间

h

1030

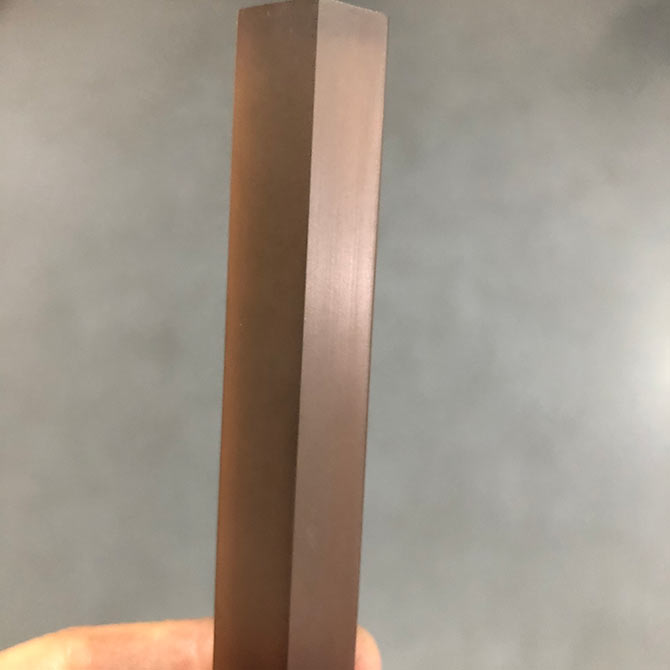

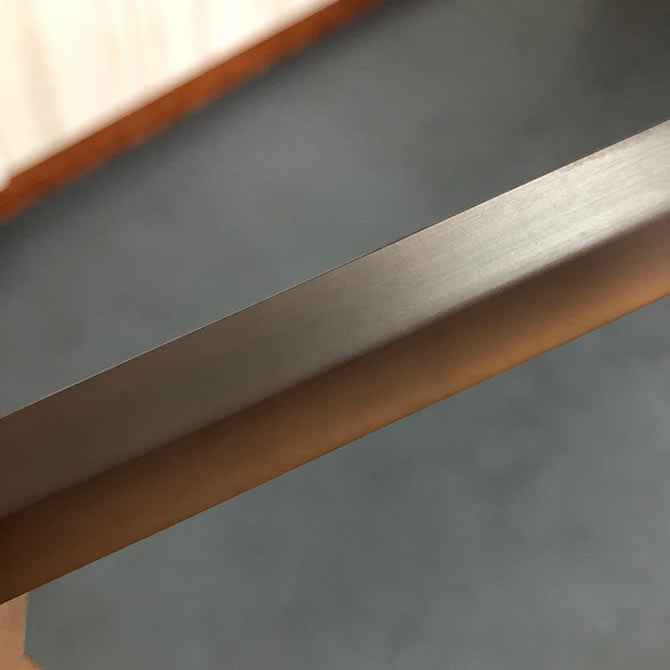

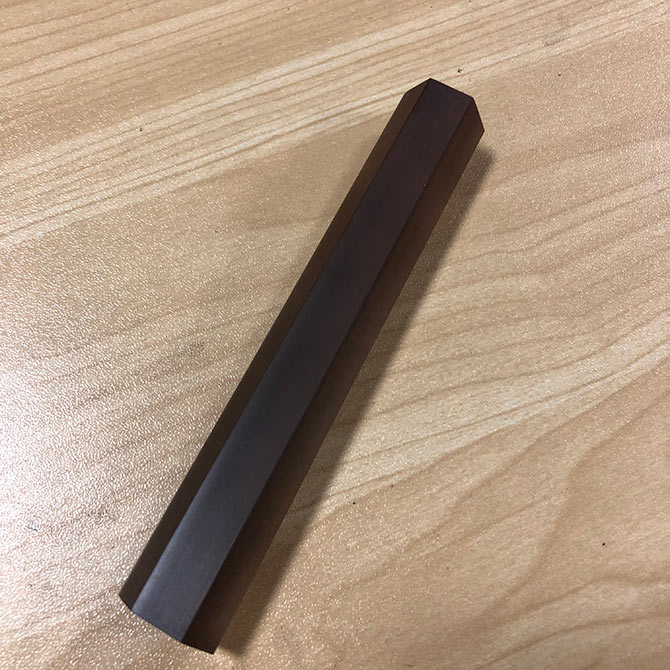

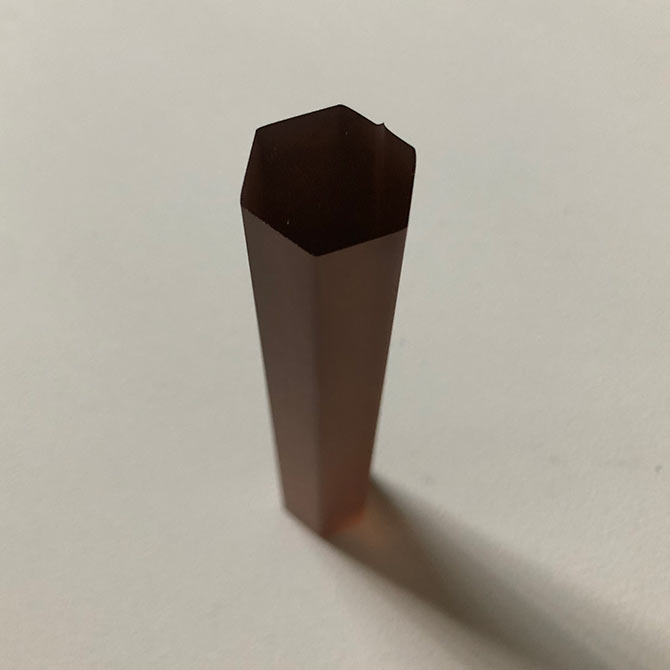

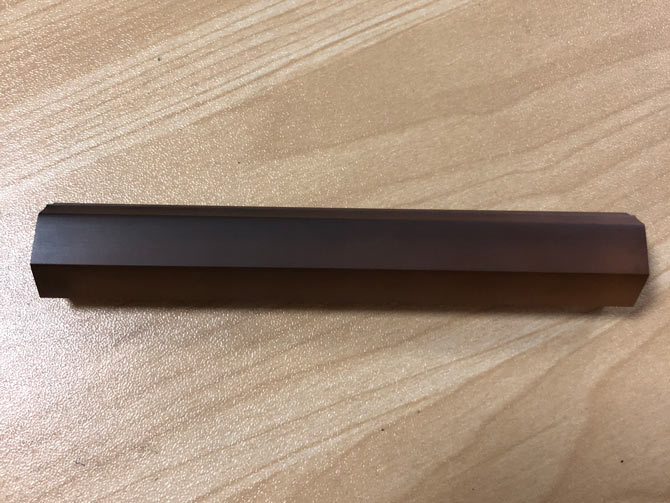

切割结果

切割完尺寸:边长10 mm

切割效果如下图

加工实例:厚度141mm蓝宝石圆柱切割六边形

加工实例:厚度141mm蓝宝石圆柱切割六边形

加工实例:厚度141mm蓝宝石圆柱切割六边形

加工实例:厚度141mm蓝宝石圆柱切割六边形

加工实例:厚度141mm蓝宝石圆柱切割六边形
